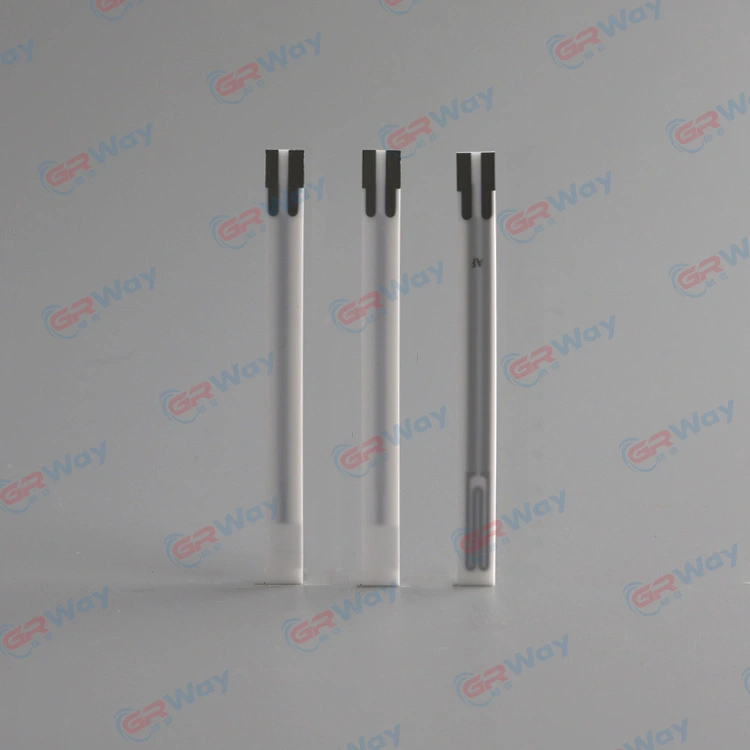

  • Nucleo riscaldante a piastra di commutazione per sensore di ossigeno per autoveicoli - 0 Nucleo riscaldante a piastra di commutazione per sensore di ossigeno per autoveicoli - 0

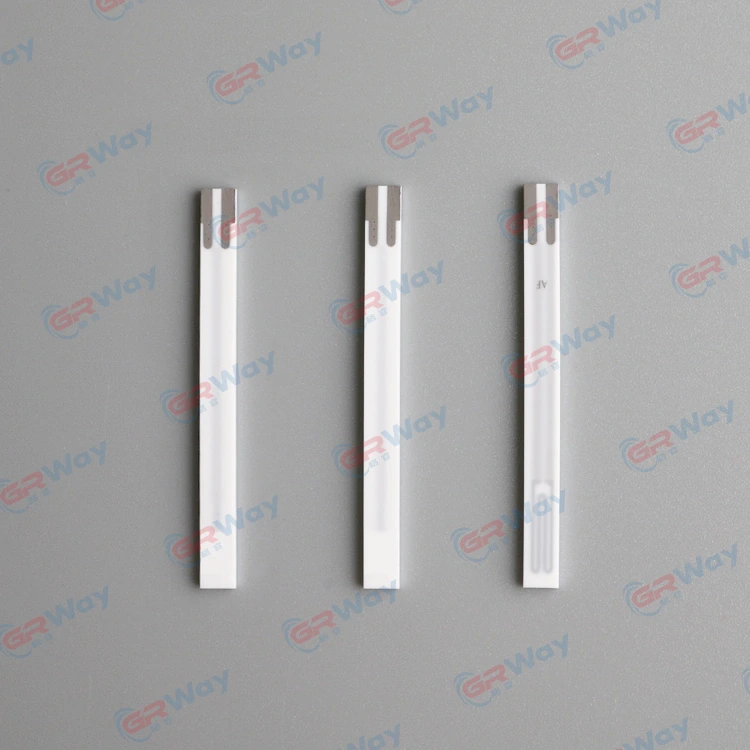

  • Nucleo riscaldante a piastra di commutazione per sensore di ossigeno per autoveicoli - 1 Nucleo riscaldante a piastra di commutazione per sensore di ossigeno per autoveicoli - 1

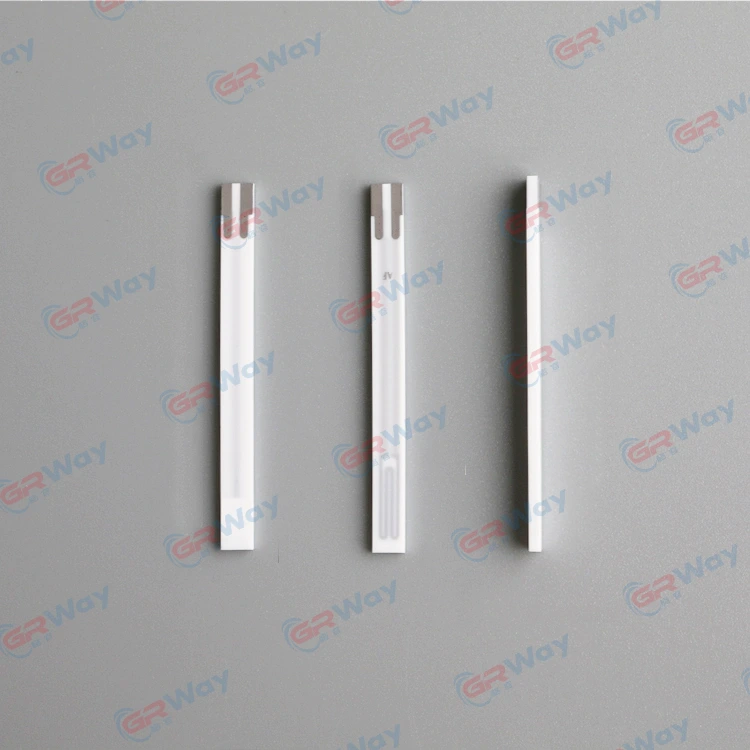

  • Nucleo riscaldante a piastra di commutazione per sensore di ossigeno per autoveicoli - 2 Nucleo riscaldante a piastra di commutazione per sensore di ossigeno per autoveicoli - 2

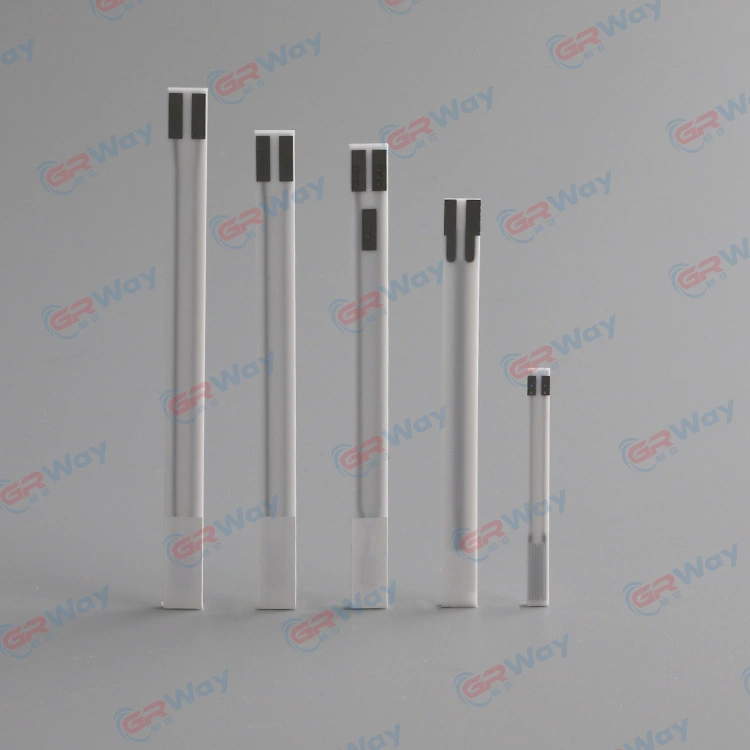

  • Nucleo riscaldante a piastra di commutazione per sensore di ossigeno per autoveicoli - 3 Nucleo riscaldante a piastra di commutazione per sensore di ossigeno per autoveicoli - 3

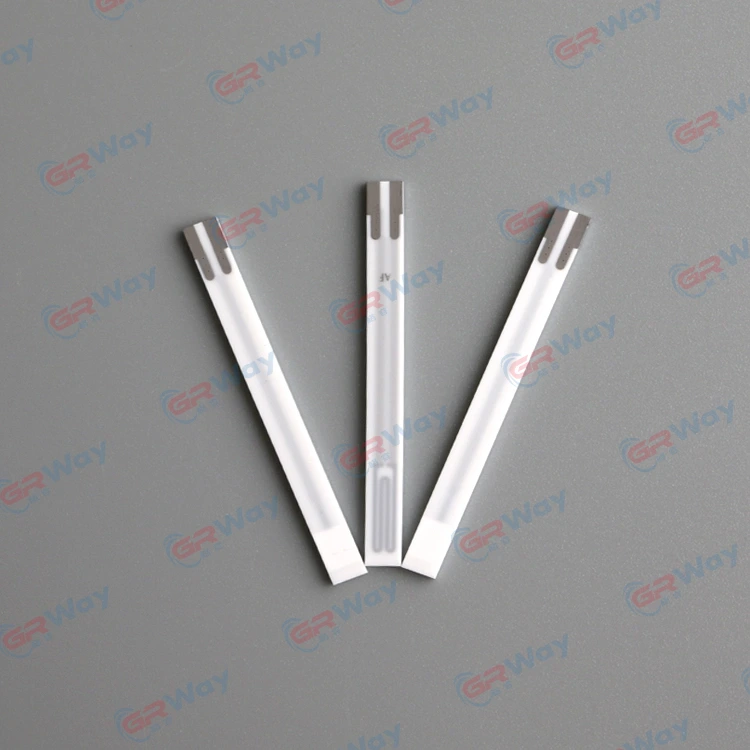

  • Nucleo riscaldante a piastra di commutazione per sensore di ossigeno per autoveicoli - 4 Nucleo riscaldante a piastra di commutazione per sensore di ossigeno per autoveicoli - 4

Nucleo riscaldante a piastra di commutazione per sensore di ossigeno per autoveicoli

GRWAY® è un produttore, fornitore ed esportatore leader in Cina di nucleo di riscaldamento a piastra di commutazione per sensori di ossigeno per autoveicoli.

Modello:AF

Invia richiesta

PDF Scarica

Descrizione del prodotto

Nucleo di riscaldamento della piastra di commutazione per sensore di ossigeno automobilistico

GRWAYsono prodotti implementando processi di laminazione ceramica. Grazie alla compattezza, all'elevata potenza e alla rapida velocità di riscaldamento, il riscaldatore ceramico può fornire una maggiore affidabilità che mai. Principalmente le applicazioni includono l'uso come tipi innovativi di riscaldatori nell'industria automobilistica, medica e dei semiconduttori.


Processo di commutazione del nucleo riscaldante della piastra per il sensore di ossigeno per autoveicoli

1. Il materiale della matrice del prodotto utilizza ceramica di allumina bianca

un)

b)


2. Il materiale elettrolitico utilizza la ceramica elettrolitica YSZ

un)

b)

c)

3.Elettrodi, riscaldatori, cavi, pastiglie utilizzano tutti materiali Pt (scegliere materiale con contenuto Pt diverso in base alla funzione)


Prova motore

Dopo l'assemblaggio del prodotto, quindi testare il tasso di perdita sotto iltemperaturadi 25℃±10℃ e la pressione dell'aria di 3,4 bar, e la prova al banco del motore viene eseguita a condizione che il tasso di perdita sia inferiore a 0,2 cm3 / min.


Parametri prova al banco motore

Prova motore al banco

Temperatura dei gas di scarico

350℃

800℃

Tempo di risposta600 mVï½300 mV

ï¼150 ms

ï¼150 ms

Tempo di risposta300 mVï½600 mV

ï¼100 ms

ï¼60 ms

Impedenza interna

â¤500Ω

Tempo di spegnimento della luce

â¤12 s

Corrente del riscaldatore

0,5 A±0,1 A


Proprietà elettriche

Resistenza del riscaldatore a temperatura ambienteï¼2.1Ω±0.3Ω.

Tensione nominale del riscaldatoreï¼8V±1 V.

La corrente di stato stazionario del riscaldatore quando viene caricata una tensione di 8 Vï¼1,3 A ± 0,1 A.

Resistenza di isolamento tra pad riscaldatore e pad dell'elettrodoï¼ï¼100 MΩ.


Resistenza alla pressione durevole

Riscaldatore 1100âciclismo termicoï¼12Vï¼3 min onï¼1 min offï¼ï¼4500 volte.

Pressione del riscaldatoreï¼24 Vï¼500 msï¼10 volteï¼.


Nucleo di riscaldamento della piastra di commutazione per la struttura del sensore di ossigeno per autoveicoli

La struttura del nucleo ceramico B come mostrato nella Figura 1, il nucleo ceramico comprende cinque strati e sono strato protettivo, strato elettrolitico, strato d'aria, strato di base e strato riscaldante. Il sistema di strati protettivi comprende il cuscinetto dell'elettrodo, lo strato protettivo poroso e lo strato di ossido di alluminio. Il sistema di strati elettrolitici include elettrodo interno/esterno, strato elettrolitico YSZ. E lo strato delle vie aeree è costituito da vie aeree, strato di allumina. Lo strato di base ha un numero di strati di allumina (può essere regolato in base alle esigenze del cliente sullo spessore del prodotto). Il sistema dello strato riscaldante include riscaldatore, cuscinetto riscaldante e strato di alluminio di ossidazione.


Specifiche di prodotto

Elemento

Requisiti ambientali

Valori standard

Metodo di prova

Resistenza del riscaldatore a temperatura ambiente

Nessuno

2.1Ω±0.3Ω

Utilizzare un multimetro per testare la resistenza tra le piastre riscaldanti.

Corrente stazionaria del riscaldatore quando viene caricata una tensione di 8 V

Temperatura: 23℃±3℃

1,3 A±0,1 A

Una sorgente CC è stata utilizzata per testare la corrente di stato stazionario quando il riscaldatore è stato caricato con la tensione di 8 V.

Tempo di attivazione

Temperatura: 23℃±3℃

â¤5 s

La tensione di 450 mV è stata caricata su entrambe le estremità dell'elettrodo attraverso un resistore da 1 MΩ. E registrare la tensione di uscita quando sono stati caricati 13,5 V. Testare il tempo in cui la tensione di uscita è scesa a 300 mV dalla scheda di acquisizione.


Requisiti ambientali

Valori standard

Metodo di prova

Prova del segnale elettrico

Nessun ambiente vento

Corrente dell'elettrodo interna ed esternaï¼100μA

In atmosfera d'aria, è stata utilizzata una sorgente CC per caricare una tensione di 13,5 V al riscaldatore e una tensione di 450 mV è stata caricata tra gli elettrodi interno ed esterno (l'elettrodo interno era collegato all'elettrodo positivo) e osservare il valore di corrente tra l'interno ed elettrodi esterni.

Temperatura massima

Nessun ambiente vento

770℃±50℃

La temperatura massima del riscaldatore allo stato stazionario è stata misurata da una termocamera.

350âTempo di riscaldamento

Temperatura: 23℃±3℃

â¤7 s

Testare il tempo necessario per il riscaldamento del riscaldatore dalla temperatura ambiente a 350° con la termocamera.

Prova di rottura

Nessuno

Nessuna crepa

Testare la situazione della crepa del nucleo di porcellana attraverso il magenta.

Esterno

Nessuno

La superficie senza crepe, senza bolle, senza crepe e altri difetti

Ispezione visuale

Dimensioni

Nessuno

ï¼58,6 mm±0,5 mmï¼×ï¼4,4 mm±0,1 mmï¼×ï¼1,25 mm±0,1 mmï¼


Condizioni d'uso consigliate

Intervallo di temperatura di esercizio convenzionale: 750℃ï½850℃

Temperatura massima di funzionamento continuoï¼250 hï¼ï¼1000â

Deve essere utilizzato in conformità con le disposizioni della benzina GB 17930 e soddisfare i requisiti GB 18351 della benzina etanolo per veicoli.


Nucleo di riscaldamento a piastra di commutazione per applicazioni di sensori di ossigeno per autoveicoli


Imballaggio e consegna

L'imballaggio adatto dovrebbe essere preso per evitare la rottura e la contaminazione durante la spedizione.


Consegna espressa internazionale veloce come DHL, TNT, FEDEX, UPS ecc.


FAQ

1. Quali informazioni devi sapere se vogliamo ordinare un elemento riscaldante?

Buona domanda. Si prega di fornire informazioni il più chiare possibile come forma, lunghezza, diametro, resistenza, zona di riscaldamento e requisiti di temperatura di lavoro ecc.


2. Qual è il tuo MOQ?

Non esiste un MOQ per i modelli di riscaldatori già in ceramica

Puoi acquistare qualsiasi quantità desideri.
