Man mano che i dispositivi elettronici diventano più piccoli mentre la densità di potenza continua ad aumentare, il materiale tra un componente che genera calore e il suo percorso di raffreddamento diventa sempre più importante. L’elevata conduttività termica da sola non è sufficiente. Gli ingegneri necessitano inoltre di isolamento elettrico, espansione termica controllata, stabilità meccanica, resistenza chimica e prestazioni affidabili attraverso ripetuti cambiamenti di temperatura. Questi requisiti combinati spiegano perché le ceramiche avanzate sono sempre più prese in considerazione per interfacce termiche ed elettriche impegnative.
Ceramica al nitruro di alluminioè una ceramica tecnica avanzata apprezzata per la combinazione di elevata conduttività termica e isolamento elettrico. A differenza dei metalli elettricamente conduttivi che rimuovono il calore ma richiedono un isolamento aggiuntivo, l’AlN denso può fornire una piattaforma ceramica diretta per la diffusione del calore mantenendo la separazione dielettrica. Il suo coefficiente di dilatazione termica relativamente basso lo rende compatibile anche con materiali semiconduttori come il silicio. Queste caratteristiche supportano applicazioni nell'elettronica ad alta potenza, apparecchiature per semiconduttori, sistemi laser, pacchetti LED, moduli di potenza, componenti a microonde e strutture termiche specializzate. Un processo di selezione pratico deve considerare la conduttività termica, la purezza, il comportamento dielettrico, la geometria, la finitura superficiale, la tolleranza dimensionale, la metallizzazione, il metodo di giunzione, la temperatura operativa e l'effettivo percorso termico dell'assieme finito.
Sommario
Passa a una sezioneSeleziona una sezione qui sotto per passare direttamente all'argomento.
- Qual è il materiale e perché è importante?
- In che modo la conduttività termica supporta la gestione del calore?
- In che modo l'isolamento elettrico migliora la progettazione dei componenti?
- Perché è importante la compatibilità con l’espansione termica?
- Come viene prodotto e densificato il materiale?
- Quali fattori materiali controllano le prestazioni finali?
- Quali forme e geometrie vengono utilizzate in ingegneria?
- Dove viene utilizzato nell'elettronica avanzata?
- Come si confronta con altre ceramiche tecniche?
- Come dovrebbero gli ingegneri specificare il materiale?
- Domande frequenti
Qual è il materiale e perché è importante?
Il nitruro di alluminio è una ceramica tecnica non ossidica formata da alluminio e azoto. La sua struttura cristallina e il forte legame atomico gli conferiscono una combinazione distintiva di proprietà termiche, elettriche, meccaniche e chimiche. Il materiale è particolarmente prezioso quando un componente deve condurre il calore in modo efficiente senza diventare un conduttore elettrico.
In un percorso termico convenzionale, i progettisti spesso pensano ai diffusori di calore e all’isolamento come funzioni separate. Una piastra metallica può diffondere rapidamente il calore, mentre uno strato ceramico polimerico o di ossido fornisce l'isolamento elettrico. Ogni interfaccia aggiuntiva introduce resistenza termica, complessità meccanica o un altro potenziale punto di guasto. Un componente AlN denso può combinare diverse funzioni in un unico strato ingegnerizzato, semplificando l'architettura di determinati gruppi di potenza e semiconduttori.
L'elevato trasporto termico basato su reticolo consente al calore di allontanarsi dai punti caldi localizzati e verso un dissipatore di calore o un'interfaccia di raffreddamento.
L'elevata resistività elettrica consente alle tracce conduttrici e ai componenti alimentati di rimanere elettricamente isolati dalle strutture di supporto.
Un basso coefficiente di dilatazione termica aiuta a ridurre lo stress quando i componenti ceramici vengono uniti a semiconduttori e materiali metallici.
L'importanza pratica del materiale deriva quindi dall'interazione delle sue proprietà piuttosto che da una singola specificazione principale. Per un dispositivo ad alta potenza, un substrato con elevate prestazioni termiche ma scarsa stabilità dimensionale può creare problemi di affidabilità. Una ceramica con un eccellente isolamento ma una diffusione del calore insufficiente può consentire un aumento della temperatura di giunzione di un componente elettronico. La scelta dei materiali deve considerare il sistema termico ed elettrico completo piuttosto che un numero isolato.
In che modo la conduttività termica supporta la gestione del calore?
La conduttività termica descrive l'efficacia con cui il calore si muove attraverso un materiale sotto un gradiente di temperatura. Nell'elettronica ad alta potenza, questa proprietà influenza direttamente la velocità con cui il calore può allontanarsi da un semiconduttore, un dispositivo di potenza, un laser, un LED o un altro componente che genera calore.
L'AlN denso viene spesso prodotto con una conduttività termica compresa tra circa 140 e 230 W/m·K, a seconda della purezza, della microstruttura, delle condizioni di lavorazione e della qualità del prodotto. È possibile progettare gradi a conduttività più elevata quando l'applicazione richiede una diffusione del calore più efficiente. Le prestazioni effettive devono essere sempre valutate utilizzando il valore dichiarato dal produttore per il tipo di materiale e la geometria specificati.
Perché la diffusione del calore è più complicata della conduttività
Un valore di conducibilità elevato non garantisce automaticamente una bassa temperatura sul dispositivo attivo. Il percorso termico totale può includere la piastrina del semiconduttore, lo strato legante, il substrato ceramico, la metallizzazione, il materiale di interfaccia termica, la piastra di base, il dissipatore di calore e il mezzo di raffreddamento. Ogni interfaccia aggiunge resistenza. Un substrato ceramico ben progettato funziona quindi come parte di una rete termica ingegnerizzata.
Anche la geometria è importante. Un sottile strato ceramico può ridurre la distanza di conduzione, ma deve comunque soddisfare i requisiti di isolamento di tensione, resistenza meccanica, manipolazione e giunzione. Una parte più spessa può aumentare la spaziatura elettrica e la robustezza meccanica aggiungendo allo stesso tempo la resistenza termica. Gli ingegneri devono bilanciare questi requisiti invece di ottimizzare una variabile in modo indipendente.
| Proprietà | Gamma ingegneristica tipica | Perché è importante | Considerazione sulla progettazione |
|---|---|---|---|
| Conducibilità termica | ca. 140–230 W/m·K | Sposta il calore attraverso la ceramica | Utilizzare il valore testato specifico del grado |
| Coefficiente di dilatazione termica | ca. 4,0–4,7 × 10−6/K | Controlla il cambiamento dimensionale con la temperatura | Confronta con stampi, rame, alluminio e strati di giunzione |
| Costante dielettrica | Di solito intorno alle 8-9 | Influenza il comportamento elettrico e RF | Controllare le condizioni di frequenza e temperatura |
| Densità | ca. 3,26 g/cm³ | Influisce sulla massa dei componenti e sulla progettazione strutturale | Considerare la porosità e la densità sinterizzata finale |
| Resistività elettrica | Molto elevato per i gradi isolanti densi | Supporta l'isolamento elettrico | Verificare i requisiti di isolamento in condizioni reali |
I valori indicati sono intervalli tecnici generali anziché specifiche universali. I gradi di produzione possono differire in base alla purezza, agli additivi, al percorso di lavorazione, alla densità, alle dimensioni e alle condizioni di prova.
La conduttività termica può anche cambiare all'aumentare della temperatura. Per una progettazione termica realistica, gli ingegneri dovrebbero utilizzare dati sui materiali dipendenti dalla temperatura, quando disponibili, invece di presumere che il valore della temperatura ambiente rimanga costante nell'intero intervallo operativo.
In che modo l'isolamento elettrico migliora la progettazione dei componenti?
L'elettronica di potenza spesso richiede due funzioni apparentemente opposte: il substrato deve rimuovere il calore in modo efficace impedendo al tempo stesso il flusso di corrente elettrica indesiderata nelle strutture vicine. I metalli forniscono un'eccellente conduzione termica ma sono elettricamente conduttivi. Molte ceramiche tecniche risolvono il problema dell’isolamento, ma non tutte offrono una conduttività termica sufficientemente elevata per le moderne densità di potenza.
L'elevata resistività elettrica dell'AlN denso consente di montare o metallizzare circuiti conduttivi su un corpo isolante ceramico. Questo è uno dei motivi per cui i substrati ceramici vengono utilizzati nei moduli semiconduttori di potenza, nei gruppi LED, nei pacchetti laser e nelle strutture elettroniche specializzate.
Isolamento elettrico senza creare una grande barriera termica
In uno stack termico multistrato convenzionale, l’isolamento può diventare il fattore limitante nel trasferimento di calore. Un materiale elettricamente isolante con bassa conduttività termica può proteggere elettricamente il circuito intrappolando il calore vicino al dispositivo attivo. Una ceramica termicamente conduttiva riduce questo compromesso consentendo al calore di muoversi attraverso il corpo isolante.
Anche il comportamento dielettrico è importante
L'isolamento elettrico non è definito solo dalla resistività. I progettisti possono anche valutare la costante dielettrica, la perdita dielettrica, la resistenza alla rottura, le perdite superficiali, la distanza di dispersione e l'effetto della temperatura o dell'umidità sul comportamento elettrico.
Per i sistemi ad alta frequenza, le proprietà dielettriche possono influenzare l'impedenza, l'integrità del segnale, la capacità parassita e le perdite RF. Per i sistemi ad alta tensione, lo spessore fisico e il design della superficie diventano particolarmente importanti. Un materiale può avere forti proprietà isolanti intrinseche mentre il componente finito richiede comunque un'attenta spaziatura e ingegneria della superficie.
L'isolamento elettrico consente ai conduttori metallizzati e ai dispositivi di potenza di funzionare su una piattaforma ceramica isolante mentre il calore viaggia attraverso il substrato.
Il comportamento dielettrico controllato può supportare prestazioni elettriche stabili laddove è necessario gestire la capacità parassita e la perdita dielettrica.
Perché è importante la compatibilità con l’espansione termica?
Ogni materiale cambia dimensione al variare della sua temperatura. In un pacchetto elettronico multistrato, materiali diversi si espandono a velocità diverse. Se queste differenze sono grandi, il riscaldamento e il raffreddamento ripetuti possono generare stress meccanico alle interfacce.
Il coefficiente di dilatazione termica dell'AlN denso è vicino a quello del silicio, comunemente compreso tra 4,0 e 4,7 × 10−6/K per i tipici gradi tecnici. Questa compatibilità relativa è particolarmente preziosa nel confezionamento di semiconduttori perché un eccessivo disadattamento di dilatazione termica può contribuire alla deformazione, allo stress interfacciale, alla fessurazione o alla delaminazione durante il ciclo termico.
Perché il ciclismo termico merita un'attenzione particolare
I sistemi elettronici raramente rimangono alla stessa temperatura. Un modulo di alimentazione può spostarsi ripetutamente tra inattività, carico moderato, carico di picco e spegnimento. Un pacchetto laser potrebbe subire ripetuti periodi di avvio e raffreddamento. Le apparecchiature per la produzione di semiconduttori possono essere esposte a temperature di processo seguite da fasi di raffreddamento.
Ogni ciclo termico crea espansione e contrazione. Quando i materiali sono uniti insieme, le interfacce devono adattarsi al loro movimento relativo. L'adattamento dell'espansione termica non elimina completamente lo stress, ma può ridurre un'importante fonte di disadattamento meccanico.
L'abbinamento dei materiali dovrebbe essere valutato come un sistema
La ceramica è solo uno strato all'interno dell'assemblaggio. Rame, alluminio, silicio, saldature, giunti brasati, sistemi di metallizzazione e materiali di interfaccia termica possono tutti contribuire allo stress totale. Gli ingegneri dovrebbero quindi confrontare i coefficienti di espansione dell'intero accumulo di materiale piuttosto che valutare la ceramica isolatamente.
- Confrontare i valori CTE nell'intero assemblaggio anziché solo tra due materiali.
- Valutare le temperature dei cicli termici, i tempi di permanenza e i conteggi dei cicli.
- Considerare lo spessore e la geometria poiché la rigidezza influisce sulla distribuzione delle sollecitazioni.
- Controllare i metodi di giunzione e metallizzazione per i relativi limiti termici.
- Utilizzare le condizioni di assemblaggio effettive per la convalida dell'affidabilità meccanica.
Come viene prodotto e densificato il materiale?
Le prestazioni di una ceramica avanzata dipendono fortemente dal suo percorso di produzione. È difficile ottenere un'elevata conduttività termica se il corpo finale contiene porosità eccessiva, fasi di impurità sfavorevoli o difetti microstrutturali che disperdono i fononi che trasportano il calore.
Preparazione della polvere
La produzione inizia con la polvere di nitruro di alluminio selezionata per purezza e caratteristiche delle particelle adeguate. La qualità della polvere influenza il comportamento dell'impaccamento, la risposta alla sinterizzazione, lo sviluppo del grano e le proprietà elettriche e termiche finali della ceramica.
Formatura e lavorazione a verde
A seconda del design del componente, la polvere può essere modellata mediante processi quali colata su nastro, pressatura, stampaggio a iniezione o altri metodi di formatura della ceramica. I substrati sottili possono richiedere una formatura particolarmente controllata poiché la parte finale deve mantenere planarità e stabilità dimensionale dopo la cottura.
Sinterizzazione e densificazione
Il nitruro di alluminio ha un forte legame covalente, che rende la densificazione più impegnativa rispetto ad alcune ceramiche a base di ossido convenzionali. Possono essere introdotti aiuti alla sinterizzazione per promuovere la densificazione e controllare le fasi al confine del grano. La temperatura di lavorazione, l'atmosfera, la chimica delle polveri, il sistema di additivi e il programma di cottura influenzano tutti la microstruttura finale.
- Condizionamento delle polveri:La polvere ceramica grezza è preparata per una distribuzione delle particelle, una purezza e un comportamento di formatura coerenti.
- Modellare:La polvere viene formata in un corpo verde corrispondente alla geometria del componente richiesta.
- Sinterizzazione controllata:Il trattamento termico densifica il corpo e sviluppa la struttura del grano richiesta.
- Finitura:Le superfici possono essere rettificate, lucidate, lappate, forate, tagliate o altrimenti lavorate a seconda delle esigenze progettuali.
- Ispezione:È possibile valutare dimensioni, qualità della superficie, comportamento elettrico, proprietà termiche e altre caratteristiche definite dal cliente.
La lavorazione dopo la sinterizzazione richiede adeguati utensili a base di diamante o altri strumenti specializzati poiché le ceramiche avanzate sono dure e fragili. La fase di progettazione dovrebbe quindi tenere conto delle tolleranze ottenibili, dei raggi degli angoli, della geometria del foro, della finitura superficiale e dei potenziali danni ai bordi.
Quali fattori materiali controllano le prestazioni finali?
Due componenti realizzati con lo stesso materiale nominale possono funzionare in modo diverso perché la storia della lavorazione è diversa. La conduttività termica, la resistenza, il comportamento dielettrico e la stabilità dimensionale sono influenzati dalla struttura del grano, dalla porosità, dai livelli di impurità, dalla chimica degli additivi e dalle condizioni di sinterizzazione.
Purezza ed effetti legati all'ossigeno
L'ossigeno è una considerazione importante nella lavorazione dell'AlN perché i difetti legati all'ossigeno e le fasi secondarie possono influenzare il comportamento del reticolo e il trasporto termico. Un contenuto eccessivo di impurità può ridurre la conduttività termica, motivo per cui i gradi ad alte prestazioni richiedono un attento controllo e densificazione della polvere.
Porosità
I pori interni interrompono i percorsi continui di trasferimento del calore e possono ridurre la resistenza meccanica. Per applicazioni termiche impegnative, l'elevata densità relativa è quindi una caratteristica di qualità importante.
Crescita del grano e confini del grano
Il calore nella ceramica cristallina viene trasportato principalmente attraverso le vibrazioni del reticolo. Difetti, impurità, bordi dei grani e alcune fasi secondarie possono disperdere queste vibrazioni. Il controllo microstrutturale è quindi fondamentale per lo sviluppo di gradi ad alta conduttività.
Condizioni superficiali
La finitura superficiale può influenzare la qualità della giunzione, la metallizzazione, la resistenza di contatto, l'accuratezza dimensionale e la consistenza dell'assemblaggio. Un substrato termico non è semplicemente un materiale sfuso; le sue interfacce fanno parte dell'equazione delle prestazioni finali.
La conduttività termica, le proprietà dielettriche, la densità, la resistenza e l'espansione termica determinano il comportamento della ceramica come corpo materiale.
Planarità, ruvidità, metallizzazione, qualità della giunzione, area di contatto e tolleranza dimensionale determinano l'efficacia delle prestazioni della ceramica all'interno dell'assemblaggio finito.
Questa distinzione è importante durante la valutazione del fornitore. Un valore della scheda tecnica descrive il materiale o un campione di prova, ma il componente assemblato può comportarsi diversamente perché le interfacce e la geometria influenzano il percorso termico ed elettrico totale.
Quali forme e geometrie vengono utilizzate in ingegneria?
I componenti tecnici in ceramica possono essere prodotti in diverse geometrie a seconda del percorso termico, del layout elettrico, del metodo di giunzione e dello spazio di installazione disponibile. La forma più appropriata è determinata dall'assemblaggio piuttosto che dalle sole proprietà del materiale.
Le piastre piatte in ceramica forniscono una base per metallizzazione, layout di circuiti, moduli di potenza, dispositivi a semiconduttore e gruppi di diffusione del calore.
Fogli sottili o parti a forma di disco possono supportare percorsi termici compatti, strutture di sensori, strati isolanti e assemblaggi elettronici specializzati.
È possibile incorporare fori, asole, gradini, scanalature e caratteristiche di montaggio personalizzati quando la geometria piatta standard non è sufficiente.
Selezione dello spessore
Lo spessore influenza la resistenza termica, la rigidità dielettrica, la rigidità, la stabilità dimensionale e la movimentazione meccanica. Un componente più sottile può ridurre la distanza di conduzione, mentre un componente più spesso può fornire una maggiore separazione fisica o supporto strutturale.
Planarità e tolleranze
Gli assemblaggi termici ed elettrici spesso dipendono dallo stretto contatto tra più strati. Una deformazione o un'irregolarità eccessiva possono ridurre l'area di contatto effettiva e aumentare la resistenza termica locale. I requisiti di planarità dovrebbero quindi essere stabiliti insieme alla finitura superficiale e alle tolleranze dimensionali.
Fori, asole e caratteristiche dei bordi
La geometria modifica la concentrazione dello stress. Piccoli fori, angoli interni acuti, nervature strette e bruschi cambiamenti di spessore possono creare concentrazioni di stress locali in una ceramica fragile. Transizioni arrotondate e dimensioni adeguate delle caratteristiche possono migliorare la producibilità e ridurre i rischi meccanici inutili.
Per i componenti personalizzati, i migliori risultati in genere si ottengono considerando la producibilità durante le prime fasi di progettazione. Un disegno che specifica solo le dimensioni generali potrebbe non definire informazioni sufficienti per una produzione affidabile. Potrebbe essere necessario documentare planarità, rugosità, condizioni dei bordi, tolleranze dei fori, smussi, qualità del materiale e requisiti di prova.
Dove viene utilizzato nell'elettronica avanzata?
La combinazione di conduttività termica, isolamento elettrico, stabilità chimica e compatibilità con l'espansione termica supporta un'ampia gamma di applicazioni impegnative. Il requisito comune è la necessità di controllare il calore senza sacrificare la separazione elettrica o la stabilità dimensionale.
1. Moduli di potenza a semiconduttore
Transistor di potenza, diodi, dispositivi a gate isolato e altri componenti di commutazione generano un notevole calore localizzato. I substrati ceramici possono fornire isolamento elettrico tra le regioni del circuito metallizzato e la struttura di raffreddamento sottostante trasmettendo al contempo il calore verso il dissipatore di calore.
2. Sistemi di illuminazione a LED e ad alta intensità
I LED ad alto rendimento convertono parte del loro apporto elettrico in calore. Quando la temperatura di giunzione aumenta eccessivamente, l'uscita ottica, l'affidabilità e la stabilità operativa possono risentirne. Un substrato isolante termicamente conduttivo può aiutare ad allontanare il calore dalla regione attiva.
3. Componenti di comunicazione laser e ottica
I diodi laser e i trasmettitori ottici possono essere sensibili alla temperatura poiché la lunghezza d'onda, la stabilità dell'uscita e la durata del dispositivo possono dipendere dalle condizioni termiche. I package e i sottosupporti in ceramica forniscono una piattaforma meccanica e termica controllata attorno a questi componenti.
4. Attrezzature per la produzione di semiconduttori
Le apparecchiature per la lavorazione dei semiconduttori combinano spesso calore, energia elettrica, ambienti sotto vuoto, condizioni di processo corrosive e severi requisiti dimensionali. I componenti basati su AlN possono essere utilizzati laddove sono richiesti sia la gestione termica che l'isolamento elettrico.
5. Sistemi ad alta frequenza e RF
I componenti a microonde e RF possono generare calore richiedendo anche un comportamento dielettrico prevedibile. La selezione del materiale deve tenere conto della costante dielettrica, delle caratteristiche di perdita, della frequenza operativa, della temperatura e della geometria del circuito piuttosto che della sola conduttività termica.

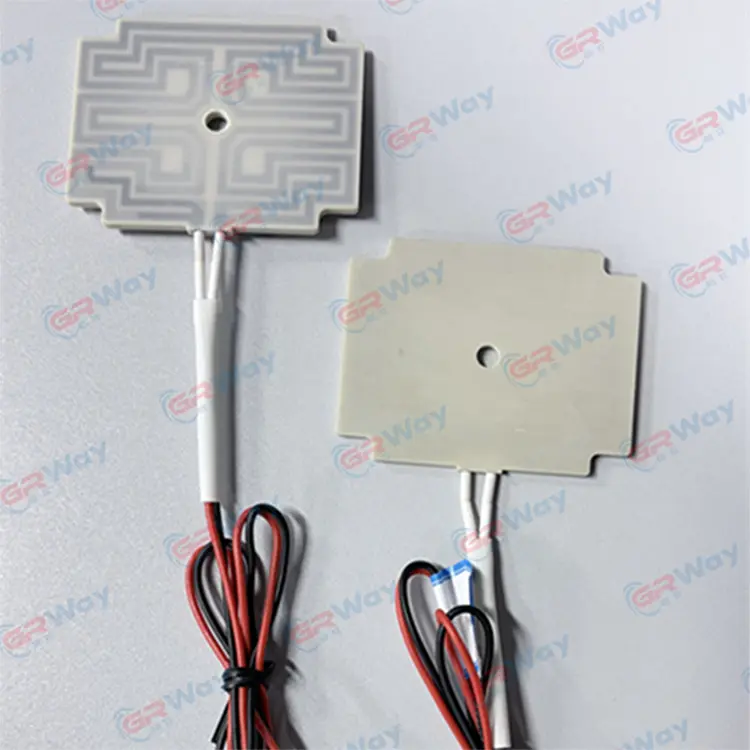

6. Riscaldamento di precisione e strutture termiche
Alcuni assemblaggi ceramici avanzati utilizzano AlN come piattaforma strutturale termicamente efficiente per elementi riscaldanti e sistemi sensibili alla temperatura. In tali progetti, il calore dovrebbe muoversi in una direzione controllata mentre i componenti elettricamente attivi rimangono adeguatamente isolati.
7. Attrezzature mediche e analitiche
I dispositivi medici e analitici possono richiedere strutture termiche compatte, isolamento elettrico, stabilità dimensionale e resistenza ad ambienti operativi impegnativi. Il grado ceramico specifico deve essere adeguato alla temperatura, all'esposizione chimica, alla pulizia e ai requisiti elettrici.
- Sistemi di commutazione e conversione ad alta potenza
- Pacchetti LED e optoelettronici
- Diodi laser e pacchetti di comunicazione ottica
- Apparecchiature di processo per semiconduttori
- Assiemi elettronici RF e microonde
- Strutture riscaldanti in ceramica specializzate
- Apparecchiature elettroniche mediche, analitiche e di precisione
Come si confronta con altre ceramiche tecniche?
Nessun materiale ceramico è universalmente superiore per ogni applicazione. Gli ingegneri normalmente confrontano la conduttività termica, le caratteristiche dielettriche, la resistenza meccanica, il comportamento alla frattura, l'espansione termica, la stabilità chimica, i requisiti di lavorazione e le esigenze dell'assieme finito.
Allumina
L'allumina è ampiamente utilizzata perché offre una combinazione matura di isolamento elettrico, resistenza meccanica, stabilità chimica e metodi di lavorazione consolidati. La sua conduttività termica è generalmente inferiore rispetto ai gradi AlN ad alta conduttività, rendendo l'AlN attraente quando la resistenza termica diventa un vincolo di progettazione più critico.
Nitruro di silicio
Il nitruro di silicio è noto per l'elevata tenacità meccanica, la forte resistenza agli shock termici e la buona stabilità alle alte temperature. Può essere preferito in applicazioni in cui la resistenza alla frattura e le prestazioni strutturali sono particolarmente importanti, mentre l'AlN viene spesso selezionato quando è necessario combinare isolamento elettrico ed elevata conduttività termica.
Ossido di berillio
L'ossido di berillio fornisce anche un'elevata conduttività termica con isolamento elettrico, ma il suo utilizzo richiede controlli severi perché la polvere contenente berillio è pericolosa durante la lavorazione. I requisiti applicativi e le condizioni di sicurezza della produzione devono quindi essere considerati attentamente.
Soluzioni basate su AlN
L'AlN è particolarmente utile quando i progettisti necessitano di un forte equilibrio tra conduzione termica, isolamento elettrico, bassa dilatazione termica e stabilità chimica in una struttura ceramica compatta.
Il confronto più utile è quindi specifico per l'applicazione. Se il requisito principale è l'isolamento elettrico a carichi termici moderati, possono essere adatte diverse ceramiche. Quando la densità del calore aumenta e la resistenza termica diventa un importante problema di progettazione, la conduttività termica può ricevere un peso molto maggiore. Quando è coinvolto il legame diretto al silicio, il rapporto di dilatazione termica diventa un altro fattore chiave.
Come dovrebbero gli ingegneri specificare il materiale?
Una specifica ceramica utile dovrebbe descrivere i requisiti prestazionali completi piuttosto che limitarsi a nominare il materiale. Ciò aiuta a ridurre l'ambiguità durante la produzione e rende più significativi i confronti tra fornitori.
Iniziamo dal fabbisogno termico
Definire la potenza massima del dispositivo, la generazione di calore prevista, la temperatura consentita, il percorso termico, i materiali dell'interfaccia e la configurazione di raffreddamento. Un grado ad alta conduttività potrebbe non risolvere un problema termico se la resistenza dominante si trova su un'altra interfaccia.
Definire il fabbisogno elettrico
È necessario indicare tensione, frequenza, distanza di isolamento, rigidità dielettrica, requisiti di dispersione e condizioni ambientali. Per le applicazioni RF, è necessario considerare anche la costante dielettrica e la perdita dielettrica alla frequenza prevista.
Definire i requisiti meccanici e dimensionali
Specificare spessore, lunghezza, larghezza, planarità, parallelismo, geometria del foro, caratteristiche dei bordi, rugosità superficiale e tolleranze dimensionali. Questi fattori possono influenzare sia l'affidabilità dell'assemblaggio che il contatto termico.
Definire i requisiti di lavorazione e di superficie
Se il componente sarà metallizzato, brasato, incollato, saldato o integrato in un assemblaggio multistrato, tali processi a valle dovrebbero essere comunicati prima che il grado ceramico venga finalizzato. Le condizioni superficiali e la compatibilità con la metallizzazione possono essere importanti quanto le proprietà del materiale sfuso.
| Categoria delle specifiche | Elementi chiave da definire | Tipica domanda di ingegneria |
|---|---|---|
| Materiale | Grado, purezza, densità, sistema additivo | Quale qualità di materiale soddisfa le condizioni termiche ed elettriche previste? |
| Termico | Conducibilità, temperatura operativa, cicli termici | Dov'è la resistenza termica principale nell'insieme completo? |
| Elettrico | Resistività, costante dielettrica, perdite dielettriche, requisiti di rottura | Quali prestazioni di isolamento sono necessarie alla tensione e alla frequenza effettive? |
| Geometria | Lunghezza, larghezza, spessore, fori, asole, raggi | È possibile produrre la forma in modo coerente senza introdurre concentrazioni di stress evitabili? |
| Superficie | Compatibilità con rugosità, planarità, metallizzazione | Come si interfaccia la ceramica con lo strato successivo? |
| Qualità | Punti di ispezione, metodo di prova, tolleranze, documentazione | Quali caratteristiche necessitano di verifica a livello di produzione? |
È anche importante distinguere tra proprietà del materiale e specifiche del componente finito. La conduttività termica può essere riportata da un campione di prova, mentre una parte di produzione ha le proprie dimensioni, condizioni superficiali e storia di produzione. Una specifica tecnica rigorosa collega la proprietà del laboratorio al componente effettivo utilizzato nel dispositivo.
Cosa dovrebbe essere confermato prima della produzione?
- Grado ceramico finale e conduttività termica target
- Isolamento elettrico e requisiti dielettrici
- Dimensioni finite e classe di tolleranza
- Requisiti di finitura superficiale, planarità e bordi
- Condizioni di metallizzazione, unione, brasatura o incollaggio
- Temperatura di esercizio e condizioni del ciclo termico
- Metodi di ispezione e criteri di accettazione
Specifiche chiare consentono al produttore di ceramica e al team di progettazione di discutere lo stesso obiettivo ingegneristico. Rendono inoltre più semplice identificare se un problema deriva dalla selezione dei materiali, dalla geometria, dalla lavorazione, dalla giunzione o dalla progettazione termica a livello di sistema.
Per applicazioni che richiedono trasporto termico controllato e isolamento elettrico,Ceramica al nitruro di alluminiopuò fornire una combinazione pratica di proprietà difficile da riprodurre con un materiale monofunzione convenzionale.
Quali principi di progettazione aiutano a massimizzare le prestazioni?
Un buon design ceramico inizia dall’architettura termica ed elettrica piuttosto che dal nome del materiale. I risultati più affidabili derivano dalla comprensione di come interagiscono calore, corrente, carico meccanico e variazioni di temperatura all'interno dell'assieme.
Mantenere diretto il percorso termico
Ridurre gli strati non necessari tra la fonte di calore e il dissipatore di calore. Ogni ulteriore interfaccia del materiale può aggiungere resistenza di contatto, variabilità di collegamento o impedenza termica. Lo spessore della ceramica deve essere scelto in base alle esigenze di isolamento e meccaniche mantenendo efficiente il percorso termico.
Evitare stress geometrici inutili
La ceramica è resistente alla compressione ma relativamente sensibile allo stress di trazione e alle transizioni geometriche improvvise. Angoli arrotondati, posizionamento sensato dei fori, spessore appropriato delle pareti e carichi di montaggio controllati possono migliorare l'affidabilità dei componenti.
Progetta l'interfaccia, non solo il substrato
Le prestazioni termiche dipendono fortemente dalla qualità del contatto. Una ceramica ad alta conduttività può essere indebolita da un legame inadeguato, da vuoti, da superfici irregolari, da una pressione inadeguata o da uno strato di interfaccia a bassa conduttività. La planarità della superficie e le condizioni di giunzione dovrebbero pertanto essere trattate come parte della progettazione termica.
Piano per il ciclo termico
Un componente che sopravvive a un singolo evento di alta temperatura potrebbe comunque guastarsi dopo ripetuti cicli. I test di affidabilità dovrebbero riflettere l'intervallo di temperatura effettivo, la velocità di riscaldamento, la velocità di raffreddamento, il tempo di permanenza e i vincoli meccanici previsti durante il funzionamento.
Domande frequenti
A cosa serve il nitruro di alluminio?
Il nitruro di alluminio viene utilizzato laddove gli ingegneri necessitano di isolamento elettrico insieme a un efficiente trasferimento di calore. Le applicazioni comuni includono substrati di semiconduttori di potenza, pacchetti LED, pacchetti laser e optoelettronici, componenti di apparecchiature a semiconduttore, assemblaggi RF e strutture termiche specializzate.
Perché il nitruro di alluminio è adatto all'elettronica di potenza?
L'elettronica di potenza genera calore concentrato e richiede anche l'isolamento elettrico. Il nitruro di alluminio può fornire una piattaforma isolante termicamente conduttiva, aiutando il calore a spostarsi dai dispositivi attivi verso le strutture di raffreddamento senza utilizzare un substrato elettricamente conduttivo.
Come si confronta l'espansione termica del nitruro di alluminio con quella del silicio?
Il suo coefficiente di dilatazione termica è relativamente vicino a quello del silicio. Questa compatibilità può ridurre il disadattamento di dilatazione termica nei pacchetti di semiconduttori rispetto alle combinazioni di materiali che si espandono a velocità significativamente diverse.
Il nitruro di alluminio è elettricamente conduttivo?
Il nitruro di alluminio denso è un isolante elettrico con elevata resistività elettrica. Questo è uno dei principali vantaggi nei substrati elettronici in cui il calore deve muoversi in modo efficiente mentre i circuiti conduttivi rimangono elettricamente isolati dalla struttura di supporto.
Quale conduttività termica può raggiungere un grado di nitruro di alluminio?
I gradi densi tipici possono rientrare in un intervallo approssimativo compreso tra 140 e 230 W/m·K, mentre i gradi commerciali specifici possono differire. La conduttività termica dipende dalla purezza, dalla microstruttura, dalla densità, dagli additivi, dalle condizioni di lavorazione e dal metodo di prova, pertanto per i calcoli di progettazione devono essere utilizzate le specifiche specifiche del grado.
Cosa può ridurre la conduttività termica del nitruro di alluminio?
Porosità, difetti legati alle impurità, fasi secondarie inadatte e dispersione microstrutturale possono ridurre il trasporto termico. La qualità della polvere, il controllo dell'ossigeno, le condizioni di sinterizzazione e la densificazione sono quindi importanti fattori di produzione.
Il materiale può essere lavorato in forme personalizzate?
SÌ. I componenti in ceramica densa possono essere trasformati in piastre, fori, fessure, gradini e altre geometrie personalizzati utilizzando metodi di lavorazione specializzati appropriati. Poiché il materiale è duro e fragile, è necessario considerare i requisiti di geometria e tolleranza insieme alla capacità di lavorazione.
Cosa deve essere specificato per un componente ceramico personalizzato?
Una specifica completa normalmente include qualità del materiale, conduttività termica, requisiti elettrici, dimensioni, tolleranze, planarità, finitura superficiale, fori o altre caratteristiche, temperatura operativa, condizioni di ciclo termico, requisiti di metallizzazione o giunzione e criteri di ispezione.
La conduttività termica è l’unica proprietà che conta?
No. La conduttività termica deve essere considerata insieme all'isolamento elettrico, alle caratteristiche dielettriche, all'espansione termica, alla resistenza meccanica, al comportamento alla frattura, alla resistenza chimica, alla tolleranza dimensionale, alle condizioni superficiali e alla compatibilità con i processi di assemblaggio a valle.
Punti chiave dell'ingegneria
La selezione avanzata della ceramica diventa più importante con l’aumento della densità di potenza, della temperatura operativa e della complessità del packaging. La sfida ingegneristica centrale spesso non è semplicemente rimuovere il calore, ma rimuovere il calore mantenendo l’isolamento elettrico e controllando lo stress meccanico.
- Un'elevata conduttività termica può ridurre il percorso termico da un dispositivo attivo a una struttura di raffreddamento.
- L'elevata resistività elettrica supporta l'alimentazione isolata e le strutture elettroniche.
- Un CTE vicino al silicio può aiutare a gestire il disadattamento termomeccanico negli assemblaggi di semiconduttori.
- Purezza, densità, additivi e microstruttura influiscono fortemente sulle prestazioni finali del materiale.
- La finitura superficiale, la planarità, la geometria e i metodi di giunzione possono determinare le prestazioni effettive dell'assemblaggio.
- I test specifici per l'applicazione sono essenziali quando le condizioni operative prevedono temperature elevate, cicli termici rapidi, alta tensione o ambienti chimici impegnativi.
Per gli ingegneri che progettano substrati termici, parti di apparecchiature per semiconduttori, pacchetti elettronici o strutture ceramiche di precisione,Ceramica al nitruro di alluminiomerita una valutazione quando conduttività termica e isolamento elettrico devono lavorare insieme nello stesso componente.
La selezione del materiale deve essere sempre finalizzata alla valutazione delle condizioni operative effettive, della configurazione dell'assemblaggio e dei dati tecnici specifici del grado.
Discuti i requisiti dei tuoi componenti in ceramica
GREENWAY®supporta applicazioni ceramiche avanzate che coinvolgono gestione termica, isolamento elettrico, strutture di riscaldamento e componenti elettronici di precisione. Condividi il tuo disegno, le dimensioni, i requisiti dei materiali, le condizioni operative e gli obiettivi dell'applicazione per avviare una discussione tecnica su misura per il componente.
contattaci
