In che modo le piastre riscaldanti in ceramica possono fornire un riscaldamento rapido, stabile e ad alta temperatura?
Piastre riscaldanti in ceramicadevono fare di più che semplicemente raggiungere una temperatura target. In molti progetti di apparecchiature, la superficie riscaldante deve rispondere rapidamente, distribuire il calore in modo prevedibile, mantenere l'isolamento elettrico e adattarsi a uno spazio di installazione ristretto. Questo è il motivo per cui le strutture riscaldanti a base ceramica sono ampiamente prese in considerazione quando i progettisti necessitano di calore controllato da un componente sottile e rigido.
Questa guida spiega come funzionano i riscaldatori a base ceramica, cosa influenza il loro comportamento termico, come gli elementi di resistenza sono integrati nei substrati ceramici e come gli ingegneri possono valutare dimensioni, densità di watt, isolamento, rilevamento della temperatura, montaggio e condizioni operative. Confronta inoltre approcci progettuali comuni e delinea criteri pratici di selezione per apparecchiature di laboratorio, dispositivi domestici, gruppi di riscaldamento industriale e altri sistemi termici compatti.
Sommario
- Cosa rende diversa questa struttura del riscaldatore?
- In che modo la struttura riscaldante controlla il trasferimento di calore?
- Quali materiali e dettagli costruttivi contano?
- Dove vengono comunemente utilizzate queste piastre riscaldanti?
- In che modo gli ingegneri dovrebbero specificare la giusta configurazione?
- In che modo l'integrazione può migliorare l'affidabilità?
- Quali domande dovrebbero essere controllate prima dell'integrazione?
Cosa rende diversa questa struttura del riscaldatore?
Una struttura riscaldante in ceramica combina un elemento riscaldante elettricamente resistivo con un corpo isolante termicamente stabile. Invece di trattare il filo riscaldante, l’isolamento e il supporto come parti separate, il progetto può posizionare il percorso riscaldante attivo vicino alla superficie ceramica. Questa disposizione crea una fonte termica compatta che può essere installata dove un riscaldatore tubolare convenzionale sarebbe difficile da installare.
Il corpo in ceramica cambia anche il modo in cui il calore si muove attraverso l'assemblaggio. Il substrato fornisce isolamento elettrico mentre trasferisce il calore verso la superficie di lavoro. A seconda della geometria, del metodo di montaggio e del materiale, il calore può essere diretto su un'ampia superficie o concentrato in una zona definita.
La risposta rapida dipende da qualcosa di più della semplice potenza
Un assorbimento elettrico elevato non produce automaticamente un riscaldamento utile. Il tempo di risposta è influenzato dallo spessore della ceramica, dalla geometria del percorso di riscaldamento, dalla massa termica, dall'area di contatto, dalla pressione di montaggio, dall'assorbimento di calore e dal materiale che riceve il calore. Una piastra ben progettata bilancia questi fattori in modo che la superficie raggiunga una condizione operativa utile senza creare eccessivi punti caldi locali.
- La struttura sottile può supportare layout di apparecchiature compatti.
- L'isolamento elettrico aiuta a separare la fonte di calore dalle strutture di montaggio conduttive.
- Percorsi di riscaldamento definiti possono migliorare la distribuzione della temperatura nell'area attiva.
- La geometria rigida della ceramica supporta il posizionamento ripetibile durante l'assemblaggio dell'attrezzatura.
In che modo la struttura riscaldante controlla il trasferimento di calore?
Per qualsiasi riscaldatore, il risultato utile non è semplicemente la temperatura dell'elemento. Ciò che conta è l'efficacia con cui l'energia termica si sposta dal percorso resistivo all'oggetto target, alla superficie, al liquido, al flusso d'aria o alla camera di processo. Gli assemblaggi in ceramica sono quindi meglio valutati come un sistema termico completo.
Percorso di riscaldamento
Il modello di resistenza determina dove viene generato il calore. Una disposizione equilibrata può ridurre le zone calde concentrate e supportare un riscaldamento superficiale più uniforme.
Substrato ceramico
Il substrato fornisce isolamento e un percorso termico. Il suo spessore e le caratteristiche del materiale influenzano la diffusione del calore e la risposta termica.
Interfaccia termica
Il contatto di montaggio, la pressione di bloccaggio, i traferri e la conduttività termica del gruppo target possono modificare notevolmente le prestazioni operative effettive.
L’uniformità della temperatura è un problema di sistema
L'uniformità della temperatura deve essere controllata sulla superficie di lavoro e non desunta solo dal modello di resistenza. Una piastra installata contro un dissipatore metallico può comportarsi in modo molto diverso dalla stessa piastra funzionante all'aria aperta. Il contatto termico, il flusso d'aria, il design dell'involucro, l'isolamento e i componenti vicini influiscono tutti sulla mappa della temperatura finale.
Nota tecnica:Quando un processo richiede un controllo accurato della temperatura, specificare la posizione del sensore insieme al riscaldatore. Un sensore posizionato vicino alla zona più calda può riportare un valore molto diverso da quello situato sull'effettiva interfaccia del processo.
Quali materiali e dettagli costruttivi contano?
La costruzione diPiastre riscaldanti in ceramicadetermina gran parte del suo comportamento durante il riscaldamento, il funzionamento stabile, i cicli ripetuti e la manutenzione dell'apparecchiatura. I progettisti dovrebbero guardare oltre la forma esterna ed esaminare la relazione tra il substrato ceramico, il materiale resistivo, i terminali elettrici e le caratteristiche di montaggio.
Elemento resistivo e corpo in ceramica
Diversi gruppi di riscaldamento utilizzano approcci diversi per integrare il percorso resistivo. Un elemento stampato o incorporato può creare una struttura riscaldante sottile, mentre altri progetti utilizzano un percorso di resistenza formato supportato all'interno o contro un corpo ceramico. La scelta influisce sulla risposta termica, sulla producibilità, sull'isolamento, sulla resistenza meccanica e sul campo operativo preferito.
Geometria e installazione
La forma è importante perché raramente un riscaldatore viene installato in modo isolato. È possibile selezionare geometrie rotonde, rettangolari, a striscia stretta e specifiche per l'applicazione in base all'involucro di montaggio disponibile. La posizione del connettore, la spaziatura dei terminali, la distanza dai bordi, il metodo di fissaggio e la distanza tra il riscaldatore e i materiali circostanti dovrebbero essere tutti definiti prima dell'integrazione finale.
| Articolo di design | Perché è importante | Cosa specificare |
|---|---|---|
| Tensione nominale | Definisce la condizione operativa elettrica e influenza l'assorbimento di corrente. | Tensione nominale, tolleranza e tipo di alimentazione |
| Potenza nominale | Imposta la potenza termica disponibile e influenza il comportamento di riscaldamento. | Potenza target e intervallo operativo accettabile |
| Zona attiva | Determina dove è concentrata l'energia termica. | Lunghezza, larghezza, forma e disposizione della zona di riscaldamento |
| Rilevamento della temperatura | Supporta il controllo a circuito chiuso e aiuta a gestire il superamento termico. | Tipo di sensore, posizione, metodo di collegamento e logica di controllo |
| Interfaccia di montaggio | Modifica il trasferimento di calore, la stabilità meccanica e l'accesso alla manutenzione. | Materiale dei contatti, metodo di fissaggio, gioco e orientamento |
Dove vengono comunemente utilizzate queste piastre riscaldanti?
La struttura compatta dei riscaldatori ceramici li rende adatti per apparecchiature in cui lo spazio è limitato ma è comunque necessaria una fonte stabile ad alta temperatura. L'applicazione corretta dipende dal carico termico, dall'ambiente, dal metodo di controllo e dalla temperatura superficiale richiesta.
- Strumenti di laboratorio:Piccole zone di riscaldamento possono supportare il riscaldamento controllato in apparecchiature analitiche e sperimentali.
- Apparecchi per lo styling dei capelli:Le superfici riscaldanti piatte in ceramica possono fornire calore rapido e distribuito su una superficie di lavoro.
- Attrezzature per la pulizia ad ultrasuoni:Le piastre riscaldanti possono essere integrate con sistemi che necessitano di una fonte di calore compatta attorno a un recipiente di processo.

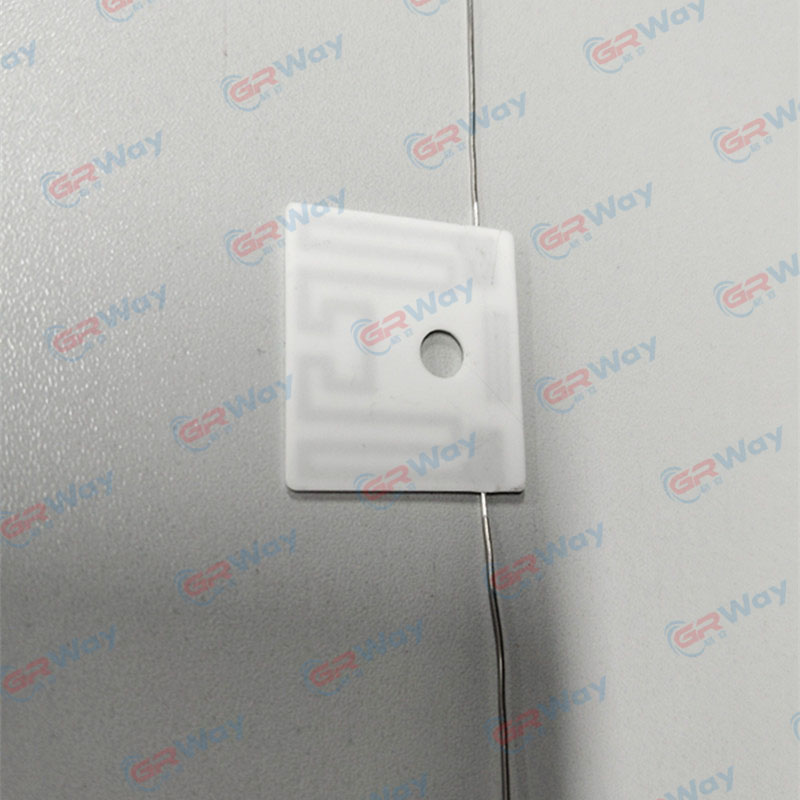

- Gruppi di protezione termica:Il riscaldamento localizzato può essere utilizzato laddove un componente necessita di un condizionamento a temperatura controllata.
- Attrezzature per processi industriali:Le strutture ceramiche compatte possono essere prese in considerazione per impianti, attrezzature, involucri e moduli di riscaldamento specializzati.
Le condizioni di applicazione dovrebbero sempre essere considerate come un insieme. Un riscaldatore che funziona bene con l'aria secca del laboratorio può richiedere diverse misure di isolamento, sigillatura, rilevamento o montaggio in un ambiente umido, polveroso, chimicamente attivo o soggetto a vibrazioni.
In che modo gli ingegneri dovrebbero specificare la giusta configurazione?
SceglierePiastre riscaldanti in ceramicasolo per forma spesso porta ad una scarsa integrazione termica. Una specifica più utile inizia con i requisiti del processo e procede a ritroso verso la geometria del riscaldatore.
- Definire il risultato termico target.Registrare l'intervallo di temperatura richiesto, l'aspettativa di riscaldamento, l'area riscaldata e se il processo necessita di uniformità o riscaldamento localizzato.
- Definire l'involucro elettrico.Confermare la tensione nominale, la potenza disponibile, il metodo di controllo, il ciclo di lavoro e la corrente accettabile.
- Mappare il percorso termico.Identificare cosa tocca il riscaldatore, cosa deve rimanere fresco, dove il calore può fuoriuscire e dove è necessario l'isolamento.
- Determinare i limiti meccanici.Specificare l'ingombro disponibile, lo spessore, la posizione del terminale, i fori o le clip di montaggio e la distanza dai componenti vicini.
- Pianificare il controllo della temperatura.Decidi se l'applicazione richiede una termocoppia, un sensore di resistenza, un termostato, un controller o un altro metodo di feedback.
È inoltre utile distinguere tra la capacità massima del riscaldatore e le normali condizioni di lavoro. Il funzionamento di lunga durata deve essere valutato nelle reali condizioni di installazione, poiché il dissipatore di calore e il design dell'involucro possono modificare la temperatura della ceramica, dei terminali, del cablaggio e della struttura circostante.
Per le apparecchiature destinate a cicli ripetuti, prestare attenzione all'espansione e alla contrazione termica. Il riscaldatore, l'elemento di fissaggio, l'adesivo, il cablaggio e i materiali adiacenti possono espandersi a velocità diverse. Lo stress meccanico può accumularsi quando queste parti sono rigidamente vincolate. Un design pratico lascia spazio sufficiente affinché l'assieme possa tollerare i normali movimenti termici senza danneggiare i collegamenti elettrici.
In che modo l'integrazione può migliorare l'affidabilità?
Controllare il percorso termico
Posizionare l'isolamento dove la perdita di calore non è utile e fornire un percorso termico libero verso la zona di lavoro. Evitare la creazione di ponti termici accidentali che trasferiscono calore non necessario a cavi, custodie in plastica, sensori o dispositivi elettronici vicini.
Proteggere l'interfaccia elettrica
Il design del terminale deve corrispondere all'ambiente operativo. Cablaggi, connettori, manicotti isolanti e pressacavo necessitano di valori nominali di temperatura e elettrici adeguati. Il movimento meccanico non deve sottoporre a sollecitazioni ripetute la connessione ceramica-terminale.
Convalidare l'assemblaggio effettivo
Il test al banco di un semplice riscaldatore non è sufficiente. La verifica finale dovrebbe utilizzare l'apparecchiatura, il carico termico, il sistema di controllo, il flusso d'aria e l'involucro previsti. Misurare sia la superficie del processo che i componenti vicini in modo da identificare i punti caldi nascosti prima del funzionamento continuo.
Quali domande dovrebbero essere controllate prima dell'integrazione?
Qual è il vantaggio principale di un riscaldatore in ceramica rispetto a un riscaldatore in metallo convenzionale?
Una costruzione in ceramica può combinare isolamento elettrico, geometria compatta e una superficie riscaldante definita in un unico assemblaggio. Ciò può essere utile dove lo spazio è limitato e dove il riscaldatore deve essere posizionato vicino al processo target.
È possibile personalizzare la zona di riscaldamento?
Molti progetti di riscaldatori ceramici possono essere sviluppati in base a dimensioni, modelli di resistenza, layout dei terminali e condizioni di montaggio specifici dell'applicazione. I limiti pratici dipendono dal materiale ceramico, dal metodo di produzione, dal bersaglio elettrico e dalla resistenza meccanica richiesta.
Un wattaggio più alto significa sempre un riscaldamento più veloce?
No. Il riscaldamento è influenzato dalla densità di watt, dalla massa termica, dalla perdita di calore, dal contatto di montaggio e dall'oggetto da riscaldare. Un percorso di riscaldamento attentamente distribuito può funzionare meglio nella pratica rispetto a un progetto a potenza più elevata con uno scarso accoppiamento termico.
Dove deve essere posizionato il sensore di temperatura?
La posizione migliore dipende dall'obiettivo di controllo. Per il controllo del processo, il sensore è normalmente posizionato in modo da rappresentare la temperatura importante per l'applicazione anziché semplicemente il punto più caldo del riscaldatore.
Quali informazioni devono essere fornite quando si richiede un design personalizzato del riscaldatore ceramico?
Le informazioni utili includono dimensioni, tensione, potenza target, temperatura di lavoro, area riscaldata, ciclo di lavoro, metodo di montaggio, posizione del terminale, requisiti del sensore, ambiente di installazione ed eventuali restrizioni relative ai materiali circostanti.
Hai bisogno di una soluzione di riscaldamento in ceramica adatta alla geometria della tua attrezzatura e alle condizioni termiche?
GREENWAY®sviluppa componenti di riscaldamento in ceramica per applicazioni elettriche e termiche compatte, con considerazioni ingegneristiche che vanno dalla selezione dei materiali e dalla disposizione del riscaldamento ai requisiti di integrazione.
