Ceramica al nitruro di alluminioper l'elettronica ad alta potenza?
La gestione termica diventa sempre più difficile man mano che i dispositivi elettronici diventano più piccoli, più veloci e più densi di potenza. Un materiale di substrato deve spostare il calore in modo efficiente mantenendo l'isolamento elettrico, la stabilità dimensionale e l'affidabilità meccanica. Questa combinazione è il motivo per cui le ceramiche a base di nitruro di alluminio continuano ad attirare l'attenzione nei moduli di potenza, nelle apparecchiature per semiconduttori, nei sistemi RF, nei pacchetti LED e in altri assemblaggi elettronici esigenti.
Una visione pratica del materiale
Il nitruro di alluminio è una ceramica tecnica ad alte prestazioni apprezzata per la sua combinazione di conduttività termica, isolamento elettrico, bassa dilatazione termica, resistenza alla corrosione e stabilità in condizioni operative impegnative. Queste caratteristiche lo rendono particolarmente utile laddove l'allumina convenzionale non può fornire prestazioni termiche sufficienti o dove i diffusori di calore metallici non possono fornire l'isolamento dielettrico richiesto. La scelta del materiale giusto, tuttavia, non dipende solo dalla sola conduttività termica. Purezza, porosità, struttura dei grani, spessore, finitura superficiale, metodo di metallizzazione, ciclo termico, atmosfera e progettazione dell'assieme possono tutti influenzare le prestazioni effettive.
Un approccio ingegneristico utile consiste nel iniziare con la fonte di calore, definire l’isolamento elettrico richiesto, mappare il percorso termico e quindi valutare il corpo ceramico e le sue interfacce come un unico sistema. Questo metodo aiuta a evitare di scegliere un materiale in base a un’unica specifica principale trascurando le sollecitazioni meccaniche, le limitazioni di giunzione o l’esposizione ambientale.
Sommario
Seleziona una sezione per passare direttamente ad essa.
- Cosa rende questa ceramica diversa dalla ceramica tecnica convenzionale?
- Perché la conduttività termica è così importante negli assemblaggi elettronici?
- In che modo l'isolamento elettrico cambia l'approccio progettuale?
- Quali proprietà dei materiali dovrebbero confrontare gli ingegneri?
- Dove viene comunemente utilizzato?
- Come dovrebbe essere progettato il percorso termale?
- Quali fattori di produzione influenzano le prestazioni finali?
- Come si può valutare l'affidabilità prima dell'integrazione?
- Cosa è necessario controllare prima di selezionare un grado?
- Domande frequenti
Cosa rende questa ceramica diversa dalla ceramica tecnica convenzionale?
Il nitruro di alluminio appartiene alla famiglia delle ceramiche avanzate di nitruro, ma il suo valore ingegneristico non si basa solo sulla durezza o sulla resistenza alla temperatura. La sua principale attrazione è la combinazione del trasporto termico utile con l'isolamento elettrico. In un gruppo elettronico ad alta potenza, questa combinazione può semplificare il percorso termico senza forzare la struttura elettricamente attiva a sedersi direttamente su una superficie metallica conduttiva.
Le tradizionali ceramiche di allumina sono ampiamente utilizzate perché offrono un buon isolamento, metodi di lavorazione consolidati, stabilità chimica e ampia disponibilità industriale. La loro conduttività termica, tuttavia, è generalmente molto inferiore a quella dei gradi di nitruro di alluminio ad alte prestazioni. Quando la densità del calore aumenta, la differenza può diventare importante perché ogni interfaccia termica aggiunge resistenza tra il componente attivo e il dissipatore di calore finale.
Il nitruro di alluminio ha anche un coefficiente di dilatazione termica relativamente vicino a quello del silicio e di numerosi materiali semiconduttori. Ciò non elimina lo stress termico, ma può aiutare a ridurre il disadattamento di espansione in assiemi progettati con cura. In pratica, ciò diventa rilevante per giunti di saldatura, substrati ceramici metallizzati, pacchetti di semiconduttori e strutture esposte a riscaldamento e raffreddamento ripetuti.
Trasferimento di calore
I gradi densi possono fornire una conduttività termica sostanzialmente più elevata rispetto a molte comuni ceramiche isolanti, aiutando il calore a spostarsi lateralmente attraverso un substrato e verso un'interfaccia più fredda.
Isolamento dielettrico
Il corpo in ceramica mantiene l'isolamento elettrico pur fungendo da parte del percorso termico, il che è importante nell'elettronica di potenza e nelle strutture di montaggio isolate elettricamente.
Dilatazione termica
Un coefficiente di espansione relativamente basso supporta la compatibilità con i componenti semiconduttori e può ridurre il movimento differenziale rispetto ai materiali che si espandono più fortemente con la temperatura.
Stabilità chimica
Il materiale può resistere a molti ambienti chimici e non si ammorbidisce facilmente con la normale esposizione termica, sebbene il limite di servizio effettivo dipenda dall'atmosfera, dalle condizioni della superficie, dalla purezza e dalla storia della temperatura.
Un'altra caratteristica distintiva è che le proprietà sono fortemente influenzate dalla microstruttura. Due corpi ceramici possono condividere la stessa composizione nominale pur comportandosi diversamente a causa della dimensione dei grani, del contenuto di ossigeno, della porosità, delle impurità, delle condizioni di sinterizzazione e della preparazione della superficie. Per questo motivo, una specifica tecnica dovrebbe descrivere la gamma di proprietà richieste e il metodo di prova anziché basarsi solo sul nome del materiale.
Perché la conduttività termica è così importante negli assemblaggi elettronici?
Il calore generato all'interno di un dispositivo a semiconduttore deve attraversare diversi strati prima di raggiungere un dissipatore di calore, una piastra fredda, un alloggiamento o un'altra struttura di raffreddamento. Un percorso tipico può includere la confezione del dispositivo, il materiale di fissaggio, la metallizzazione, il substrato ceramico, lo strato di interfaccia e il diffusore di calore. Se uno strato crea una resistenza termica significativa, la temperatura dell'intero stack può essere limitata anche quando il sistema di raffreddamento circostante appare sufficientemente grande.
La conduttività termica è spesso espressa in watt per metro-kelvin, ma il numero da solo non racconta tutta la storia. Lo spessore conta. La zona conta. La resistenza al contatto è importante. Importante è anche la qualità del legame tra ceramica e metallo. Un sottile strato ceramico con forte conduzione termica può comportarsi diversamente da un corpo molto più spesso realizzato con lo stesso materiale.
Per una sezione unidimensionale semplificata, il flusso di calore conduttivo può essere descritto dalla legge di Fourier. La resistenza termica di uno strato piatto può essere approssimata dallo spessore diviso per il prodotto della conduttività termica e dell'area della sezione trasversale. Questa relazione mostra immediatamente perché una ceramica più sottile e altamente conduttiva può ridurre l’aumento della temperatura quando altre variabili rimangono controllate.
La conduttività termica può anche variare in base alla temperatura e alla purezza del materiale. Alcuni gradi ad alte prestazioni sono progettati per applicazioni impegnative di diffusione del calore, mentre altre formulazioni sono ottimizzate per la producibilità, le prestazioni dielettriche, le caratteristiche meccaniche o un particolare percorso di lavorazione. In un componente di produzione, la specifica utile è quindi la proprietà del grado e dello spessore effettivamente acquistati, non un valore generico associato alla formula chimica.
In che modo l'isolamento elettrico cambia l'approccio progettuale?
Un diffusore di calore realizzato con un metallo convenzionale è naturalmente attraente dal punto di vista termico, ma uno strato metallico è elettricamente conduttivo. In molti gruppi di potenza e semiconduttori, il percorso termico e il percorso elettrico non possono essere trattati in modo indipendente. Il progettista potrebbe aver bisogno di un materiale che convogli il calore verso l'esterno impedendo al contempo il flusso di corrente indesiderato tra il circuito attivo e la struttura di montaggio.
Una ceramica densa può svolgere questa funzione di separazione. Il suo comportamento dielettrico consente ai componenti di essere montati o metallizzati su una superficie mentre la ceramica sottostante fornisce l'isolamento. Ciò è particolarmente utile nei circuiti che funzionano a tensione elevata o in assemblaggi in cui più nodi elettrici condividono un supporto meccanico comune.
La rigidità dielettrica è solo una parte del quadro elettrico
I requisiti di isolamento elettrico normalmente includono qualcosa di più della rigidità dielettrica. Perdite superficiali, perdite dielettriche, resistenza di isolamento, distanza di dispersione, contaminazione, umidità e geometria del modello di metallizzazione possono influenzare le prestazioni. Una ceramica con un buon isolamento intrinseco può comunque riscontrare problemi elettrici se la superficie è contaminata o se la geometria del pacchetto crea un percorso di perdita insufficiente.
- Definire la tensione operativa e le condizioni transitorie prima di selezionare uno spessore di ceramica.
- Esaminare la resistenza di isolamento nelle condizioni ambientali effettive anziché solo a temperatura ambiente.
- Considerare la finitura superficiale e la struttura della metallizzazione perché il comportamento elettrico si verifica alle interfacce e attraverso la massa ceramica.
- Controllare la geometria dei bordi, la spaziatura dei conduttori e l'esposizione alla contaminazione quando il gruppo funziona a tensione elevata.
- Convalidare l'isolamento dopo il ciclo termico quando il movimento meccanico o lo stress dell'interfaccia possono modificare le condizioni della superficie.
Questo è uno dei motivi per cui i substrati ceramici avanzati vengono spesso trattati come componenti funzionali piuttosto che semplici lastre isolanti. Il corpo in ceramica, lo strato metallico, il materiale di fissaggio, la struttura del conduttore e la superficie di montaggio devono funzionare insieme.
Quali proprietà dei materiali dovrebbero confrontare gli ingegneri?
La scelta di una ceramica per un assemblaggio elettronico viene gestita al meglio come un confronto multiproprietà. Un grado con eccellente conduttività termica potrebbe non essere la scelta più appropriata se non è in grado di soddisfare le tolleranze dimensionali, i requisiti di metallizzazione, il carico meccanico o il processo di giunzione previsto.
| Proprietà | Perché è importante | Domande da porre | Tipica considerazione di progettazione |
|---|---|---|---|
| Conducibilità termica | Controlla l'efficacia con cui il calore si diffonde attraverso il corpo ceramico. | Quale valore si applica al grado, allo spessore e alla temperatura di prova selezionati? | Confronta l'intero stack termico, non solo la ceramica. |
| Dilatazione termica | Influisce sullo stress quando la ceramica viene unita al silicio, ai metalli o ad altri materiali. | Quanto si avvicina il comportamento di espansione allo strato adiacente? | Importante durante il riscaldamento, il raffreddamento, la saldatura e il funzionamento ripetuto. |
| Prestazioni dielettriche | Definisce la funzione isolante del supporto. | Quali caratteristiche di resistenza di isolamento, rigidità dielettrica e perdita sono richieste? | Tenere conto di tensione, frequenza, umidità, contaminazione e geometria. |
| Resistenza meccanica | Influisce sulla movimentazione, sull'assemblaggio, sul montaggio, sulle vibrazioni e sullo shock termico. | Quali carichi e variazioni di temperatura subirà la parte? | Non giudicare l'affidabilità meccanica solo dalla durezza. |
| Finitura superficiale | Influisce sulla metallizzazione, sull'adesione, sulla qualità del contatto e sull'adattamento dimensionale. | Quali rugosità, planarità, parallelismo e condizioni dei bordi sono richiesti? | Specificare i metodi di misurazione insieme ai limiti numerici. |
| Purezza e microstruttura | Può influenzare il comportamento termico, l'isolamento, la resistenza e la stabilità a lungo termine. | Quale livello di purezza e percorso di lavorazione si applicano al materiale? | Confrontare la consistenza della produzione e la composizione nominale. |
Tra queste proprietà, la conducibilità termica riceve spesso la massima attenzione perché è facile da confrontare numericamente. Tuttavia, i problemi di affidabilità spesso derivano dall'interazione tra le proprietà. Ad esempio, una mancata corrispondenza nell’espansione termica può creare stress ripetuti anche quando la conduzione del calore è eccellente. Allo stesso modo, una superficie tecnicamente piana potrebbe comunque non essere adatta per uno specifico processo di incollaggio se la ruvidità o la pulizia non rientrano nell'intervallo richiesto.
La lezione pratica è semplice: creare una gerarchia delle proprietà prima di richiedere i dati dei materiali. Separare i requisiti obbligatori dalle caratteristiche preferite, identificare il metodo di prova per ogni metrica critica e valutare la ceramica nel contesto dell'assemblaggio completo.
Dove viene comunemente utilizzato?
Il materiale è rilevante ovunque la generazione di calore, l’isolamento elettrico e la costruzione compatta siano presenti nello stesso progetto. Le applicazioni variano da componenti isolanti relativamente semplici a sofisticati pacchetti di semiconduttori e apparecchiature ad alta temperatura.
Substrati di semiconduttori di potenza
Gli interruttori di potenza generano calore durante la conduzione e la commutazione. All’aumentare della densità di corrente e della frequenza di commutazione, il percorso termico diventa più importante. I substrati ceramici possono fornire isolamento elettrico tra il circuito attivo e il supporto metallico diffondendo al tempo stesso il calore verso la struttura di raffreddamento.
Strutture illuminanti a LED e allo stato solido
I LED ad alta potenza convertono una parte dell'energia elettrica assorbita in calore. Se la temperatura di giunzione aumenta eccessivamente, l'emissione luminosa, la durata e la stabilità operativa potrebbero risentirne. Un substrato isolante termicamente conduttivo può aiutare ad allontanare il calore dal dispositivo di emissione mantenendo la separazione elettrica tra le caratteristiche del circuito e la struttura di montaggio.
Elettronica RF e ad alta frequenza
I sistemi RF possono combinare un'elevata densità di potenza con severi requisiti elettrici. I materiali di imballaggio devono controllare il calore mantenendo un comportamento elettrico prevedibile. La bassa espansione e le prestazioni dielettriche stabili possono diventare preziose quando il pacchetto subisce variazioni di temperatura o contiene componenti strettamente integrati.

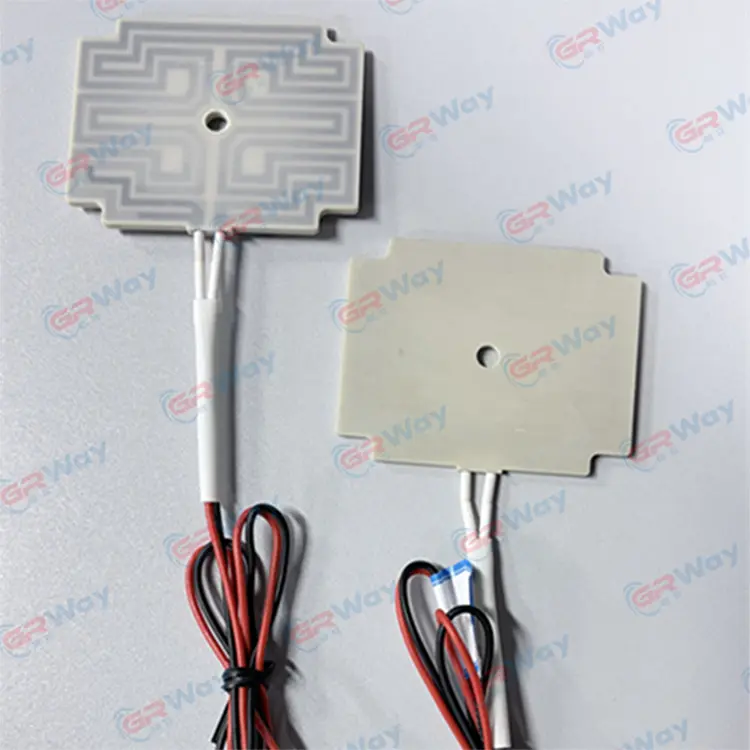

Apparecchiature per la lavorazione dei semiconduttori
Le strutture dei riscaldatori ceramici e i componenti di supporto utilizzati nella produzione di semiconduttori possono incontrare cicli termici ripetuti, atmosfere controllate e requisiti dimensionali rigorosi. Il nitruro di alluminio è interessante per tali ambienti perché può combinare trasferimento di calore e isolamento elettrico in un'unica piattaforma ceramica.
Sensori ad alta temperatura e hardware elettronico specializzato
Sensori, sistemi di ispezione ed elettronica industriale specializzata possono funzionare vicino a fonti di calore dove l'isolamento polimerico diventa difficile da utilizzare. La ceramica può mantenere la forma e le prestazioni di isolamento elettrico in un intervallo di temperature molto più ampio rispetto a molti materiali organici, in base alla composizione e all'atmosfera selezionate.
- Moduli di potenza e substrati circuitali isolati
- Gruppi LED ad alto rendimento e strutture di gestione termica
- Componenti di potenza RF e pacchetti elettronici compatti
- Riscaldatori, supporti e hardware di processo per semiconduttori
- Dispositivi elettronici ad alta temperatura e sensori specializzati
Come dovrebbe essere progettato il percorso termale?
Un substrato ceramico funziona meglio quando l'insieme circostante è progettato per integrarne le caratteristiche termiche. L'obiettivo non è semplicemente quello di posizionare una ceramica ad alta conduttività tra un dispositivo e un dissipatore di calore. Il percorso completo deve ridurre al minimo la resistenza evitabile in ogni fase.
Inizia dalla fonte di calore
Definire da dove ha origine il calore e quanto è concentrato. Un piccolo die di semiconduttore può produrre un grave punto caldo locale anche quando il livello di potenza complessivo appare gestibile. La ceramica deve diffondere il calore su un'area sufficiente prima che il calore raggiunga l'interfaccia successiva.
Controllare le interfacce
I materiali di interfaccia termica, gli strati di saldatura, i giunti brasati e le superfici metallizzate possono introdurre una resistenza che compensa parzialmente il vantaggio del corpo ceramico. Spessori eccessivi, vuoti, contatto irregolare, contaminazione e scarsa bagnabilità dovrebbero quindi essere trattati come problemi di progettazione termica piuttosto che come semplici difetti di assemblaggio.
Valutare attentamente lo spessore
L’aumento dello spessore della ceramica può migliorare la robustezza meccanica in alcune strutture, ma aumenta anche la lunghezza del percorso conduttivo. La riduzione dello spessore può migliorare il percorso termico teorico attraverso lo spessore creando al contempo nuove preoccupazioni relative alla manipolazione, alla planarità, allo stress meccanico e alla resa di produzione. Lo spessore corretto è quindi una decisione di sistema.
- Stimare la generazione di calore nelle condizioni operative più credibili.
- Mappa ogni strato termico tra il componente attivo e la struttura di raffreddamento finale.
- Calcolare separatamente il contributo della conduzione di massa e della resistenza dell'interfaccia.
- Controlla i gradienti di temperatura sulla ceramica invece di guardare solo la temperatura media.
- Convalida la parte assemblata in base a cicli di lavoro e transitori termici realistici.
Questa distinzione diventa particolarmente importante quando si confrontano strutture incollate direttamente, substrati metallizzati, riscaldatori ceramici e parti di supporto meccanico. Lo stesso tipo di ceramica può mostrare un comportamento termico molto diverso dopo la lavorazione perché il percorso termico finale dipende dalla geometria, dalla copertura della metallizzazione, dagli strati di giunzione e dall'architettura di raffreddamento.
Quali fattori di produzione influenzano le prestazioni finali?
Le prestazioni della ceramica iniziano con la preparazione della polvere e continuano attraverso la formatura, la sinterizzazione, la lavorazione meccanica, il trattamento superficiale, la metallizzazione, l'ispezione e l'imballaggio. Ogni fase può influenzare la parte finale. Una specifica del materiale che sembra forte sulla carta può comunque produrre risultati incoerenti se il controllo del processo è debole.
Purezza e composizione della polvere
Il nitruro di alluminio è sensibile alle impurità perché le fasi secondarie e la chimica superficiale correlata all'ossigeno possono influenzare il trasporto termico. I materiali di partenza ad elevata purezza e la lavorazione controllata aiutano a mantenere proprietà costanti, ma il livello di purezza appropriato dovrebbe essere abbinato all'applicazione prevista piuttosto che trattato come un'etichetta di qualità astratta.
Sinterizzazione e densificazione
La fase di sinterizzazione è fondamentale per la densità finale e la microstruttura. Una densificazione incompleta può creare pori che interferiscono con la conduzione termica e le prestazioni meccaniche. Anche una crescita eccessiva del grano o additivi inadeguati possono alterare l'equilibrio tra proprietà termiche, meccaniche ed elettriche.
Controllo meccanico e dimensionale
Le ceramiche tecniche sono dure e relativamente fragili, pertanto la lavorazione richiede processi abrasivi e controlli di processo adeguati. Planarità, spessore, diametro del foro, scheggiatura dei bordi e parallelismo possono diventare critici quando la ceramica è integrata con pacchetti di semiconduttori o assemblaggi di precisione.
Metallizzazione
Le prestazioni della ceramica nuda sono solo una parte di un substrato elettronico. A seconda della giunzione e dell'architettura elettrica, è possibile applicare rame, molibdeno, tungsteno, oro, nichel, argento o altri sistemi metallici. L'interfaccia tra ceramica e metallo deve resistere ai cicli termici senza eccessive fessurazioni, delaminazioni o fatica.
- Chiedere quale tipo di ceramica viene utilizzato e quali intervalli di proprietà vengono controllati nella produzione.
- Confermare se la conduttività termica viene misurata sul materiale di produzione o su una formulazione di laboratorio ideale.
- Specificare le tolleranze dimensionali, la planarità, la ruvidità della superficie e le condizioni consentite dei bordi.
- Definire tempestivamente i requisiti di metallizzazione quando la ceramica verrà incollata, saldata, brasata o collegata a filo.
- Confermare i metodi di ispezione per le caratteristiche elettriche e meccaniche critiche.
Per gli ingegneri che acquistano un componente di produzione, la tracciabilità e la coerenza del processo possono essere importanti quanto il valore massimo della proprietà. Condizioni di produzione stabili aiutano a ridurre le variazioni da lotto a lotto, il che è importante quando le parti in ceramica vengono assemblate in sistemi con margini termici o elettrici ristretti.
Come si può valutare l'affidabilità prima dell'integrazione?
I test di affidabilità dovrebbero riflettere i reali meccanismi di guasto previsti in servizio. Una singola ispezione dimensionale a temperatura ambiente non può rivelare come si comporta un substrato ceramico dopo centinaia o migliaia di transizioni di temperatura. Allo stesso modo, un breve test dielettrico potrebbe non rilevare il comportamento dell'isolamento a lungo termine in condizioni di umidità o contaminazione.
Cicli termici
Il riscaldamento e il raffreddamento ripetuti creano espansione e contrazione nella ceramica, negli strati metallici, nei materiali di giunzione e nella struttura di montaggio. Se i loro coefficienti di dilatazione termica differiscono, l'assieme subisce uno stress ciclico. La gravità dipende dall'intervallo di temperatura, dalla velocità di transizione, dalla geometria, dallo spessore del giunto e dal numero di cicli.
Shock termico
Lo shock termico pone una maggiore enfasi sul rapido cambiamento di temperatura. Una ceramica può tollerare un ampio intervallo di temperature ma funzionare diversamente se esposta a una transizione improvvisa perché i forti gradienti di temperatura interna possono generare stress localizzati.
Resistenza elettrica
Le strutture ad alta tensione dovrebbero essere valutate per quanto riguarda la resistenza di isolamento, la rigidità dielettrica, le perdite e il comportamento dopo il condizionamento ambientale. Gli effetti dei bordi e la geometria della metallizzazione dovrebbero essere inclusi nella configurazione del test ogni volta che assomigliano al prodotto finale.
Movimentazione meccanica
La ceramica può essere resistente alla compressione ma relativamente sensibile allo stress di trazione, alla flessione, ai danni ai bordi e ai difetti superficiali. Pertanto le procedure di imballaggio e movimentazione sono importanti. Una parte che supera i test di laboratorio può comunque fallire durante l'assemblaggio se i suoi bordi sono scheggiati o se durante la lavorazione vengono introdotti danni superficiali nascosti.
Esposizione ambientale
La temperatura, l'umidità, i gas corrosivi, il vuoto, i prodotti chimici per la pulizia e le atmosfere di processo devono essere considerati in base all'applicazione finale. Le ceramiche al nitruro possono funzionare bene in ambienti difficili, ma a nessun materiale dovrebbe essere assegnato un limite di servizio universale senza considerare l'atmosfera e il tempo di esposizione.
Cosa è necessario controllare prima di selezionare un grado?
La selezione dei materiali diventa più efficiente quando i requisiti tecnici vengono scritti come una lista di controllo strutturata. Invece di iniziare con una ceramica preferita e cercare di adattare il sistema ad essa, definire prima le condizioni operative e poi confrontare i gradi adatti.
| Zona di selezione | Cosa definire | Perché è importante |
|---|---|---|
| Requisito termico | Generazione di calore, intervallo di temperatura, aumento di temperatura consentito, percorso termico e metodo di raffreddamento. | Impedisce che la ceramica venga selezionata utilizzando solo la conduttività. |
| Requisiti elettrici | Tensione, frequenza, resistenza di isolamento, rigidità dielettrica, percorso di dispersione e condizioni della superficie. | Garantisce che la ceramica funzioni come isolante elettrico all'interno del progetto reale. |
| Requisito meccanico | Carico, vibrazioni, forza di montaggio, condizioni dei bordi, tolleranza dimensionale e stress termico. | Aiuta a ridurre le crepe e i danni legati all'assemblaggio. |
| Requisiti di produzione | Spessore, forma, fori, finitura superficiale, metallizzazione, metodo di giunzione e criteri di ispezione. | Migliora la producibilità e la coerenza tra progettazione e produzione. |
| Ambiente | Umidità, atmosfera, sostanze chimiche, vuoto, temperatura operativa e profilo del ciclo termico. | Definisce le reali condizioni di servizio che influenzano la stabilità a lungo termine. |
Una specifica rigorosa dovrebbe anche distinguere tra limiti garantiti e valori tipici. “Tipico” descrive ciò che può essere comunemente ottenuto in una condizione di test definita; non stabilisce automaticamente un criterio di accettazione della produzione. Quando una proprietà è critica, il valore richiesto, il metodo di prova, la direzione di misurazione, la temperatura di prova e la variazione consentita dovrebbero essere indicati chiaramente.
Lo stesso principio vale per le dimensioni. Una piastra in ceramica può essere termicamente eccellente ed elettricamente idonea ma inutilizzabile se la sua planarità, posizione del foro, condizione dei bordi o variazione di spessore sono in conflitto con il processo di assemblaggio. La precisione è quindi parte della prestazione del materiale ogni volta che il componente interagisce strettamente con altri strati.
Come può essere strutturata la specifica finale
- Applicazione e ambiente operativo
- Intervallo di conduttività termica target e condizione di misurazione
- Requisiti di isolamento elettrico
- Spessore, dimensioni, planarità e finitura superficiale richiesti
- Condizioni di carico meccanico e cicli termici
- Requisiti di metallizzazione o unione
- Metodo di ispezione e variazione dimensionale accettabile
Specifiche chiare migliorano la comunicazione tra ingegneri progettisti, ingegneri dei materiali e team di produzione. Inoltre, facilitano il confronto tra diverse opzioni ceramiche sulla base di criteri equivalenti piuttosto che su cifre di marketing isolate.
Come si presenta nella pratica una buona integrazione?
Un componente ceramico ben progettato si integra nel sistema nel miglior modo possibile: trasferisce il calore, mantiene l'isolamento elettrico, rimane dimensionalmente stabile e sopravvive alle condizioni meccaniche e ambientali previste senza diventare un fattore limitante.
Consideriamo un gruppo elettronico di potenza in cui un dischetto semiconduttore è montato su un substrato ceramico metallizzato. Il progettista deve pensare contemporaneamente alla generazione di calore sullo stampo, alla diffusione del calore attraverso la ceramica, al trasferimento termico attraverso lo strato di giunzione, all'isolamento elettrico dal supporto metallico e al disadattamento di espansione tra stampo, ceramica, metallo e saldatura. Migliorare un livello senza considerare gli altri potrebbe semplicemente spostare il collo di bottiglia.
Un altro esempio pratico è un riscaldatore ceramico utilizzato nella lavorazione dei semiconduttori. In questo caso, la generazione di calore deve essere sufficientemente uniforme per il processo, l’isolamento elettrico deve rimanere stabile, la ceramica deve sopravvivere a riscaldamenti ripetuti e la geometria potrebbe dover accogliere elettrodi, caratteristiche di montaggio e temperature superficiali controllate. La scelta dei materiali e l'architettura del riscaldatore diventano quindi strettamente legati.
L'obiettivo ingegneristico non è necessariamente quello di massimizzare una proprietà. Si tratta invece di ottenere la giusta combinazione di caratteristiche termiche, elettriche, meccaniche, dimensionali e ambientali per un'applicazione definita.
Per questo motivo, le discussioni con un produttore di ceramica dovrebbero iniziare con le condizioni operative e i requisiti dei componenti piuttosto che solo con il nome del materiale. Disegni, spessore, ciclo di lavoro termico, tensione, materiali di interfaccia, metallizzazione e tolleranze dimensionali forniscono il contesto necessario per determinare se una soluzione ceramica è tecnicamente appropriata.
Come dovrebbero gli ingegneri leggere una scheda tecnica?
Le schede tecniche sono utili punti di partenza, ma dovrebbero essere lette come documenti di misurazione controllata piuttosto che come descrizioni universali di ogni possibile parte. Cerca il metodo di prova, la forma del campione, la densità, la temperatura, la direzione della misurazione e la definizione di ciascuna proprietà.
La conduttività termica è particolarmente sensibile alle condizioni del materiale. Un valore elevato misurato su un provino denso e lucidato potrebbe non rappresentare la prestazione effettiva di un assieme di produzione con metallizzazione, giunti, vuoti o geometria locale. Le proprietà elettriche possono dipendere anche dalla frequenza di misurazione e dalle condizioni ambientali.
Domande tipiche dietro una buona revisione della scheda tecnica
- La proprietà elencata è tipica, minima, massima o garantita?
- Quale standard di prova e direzione di misurazione sono stati utilizzati?
- Il test è stato eseguito a temperatura ambiente o a una temperatura operativa elevata?
- La densità dichiarata corrisponde al grado di produzione utilizzato per il componente previsto?
- Le dimensioni vengono riportate prima o dopo il processo completo di finitura?
- Le condizioni superficiali pubblicate corrispondono al processo di giunzione o metallizzazione richiesto?
Porre queste domande trasforma la selezione dei materiali in un confronto tecnico invece che in un semplice confronto tra le etichette del prodotto. Ciò è particolarmente utile quando più famiglie ceramiche sembrano adatte a prima vista.
L'allumina rimane una scelta pratica per molte parti ceramiche elettricamente isolanti perché combina una produzione consolidata, un buon comportamento dielettrico, resistenza all'usura e un'ampia esperienza applicativa. Il nitruro di alluminio diventa particolarmente interessante quando è richiesto un trasporto termico sostanzialmente migliore mentre l'isolamento elettrico rimane essenziale. La scelta dovrebbe comunque essere fatta sulla base delle specifiche complete piuttosto che su una proprietà.
Perché questo materiale è rilevante per l'elettronica più compatta?
L’elettronica continua a collocare più funzioni in spazi più piccoli. Una maggiore densità di potenza significa che il flusso di calore locale può diventare difficile da gestire anche quando le dimensioni totali del dispositivo si stanno riducendo. Allo stesso tempo, i progettisti necessitano sempre più di isolamento elettrico, packaging compatto, risposta termica rapida e prestazioni affidabili in caso di ripetuti cambiamenti di temperatura.
Una ceramica isolante termicamente conduttiva affronta molti di questi vincoli contemporaneamente. Può diffondere il calore attraverso un substrato compatto separando la struttura elettrica attiva da un telaio di montaggio conduttivo. Questa combinazione è preziosa nelle applicazioni in cui c'è poco spazio per aggiungere un dissipatore di calore più grande o un'interfaccia termica più spessa.
Il ruolo futuro della ceramica avanzata dipenderà anche dalla precisione della produzione. Man mano che gli assemblaggi elettronici diventano sempre più sottili e integrati, la planarità, la precisione della metallizzazione, la qualità della superficie e la microstruttura controllata diventano sempre più importanti. Le prestazioni dei materiali e la capacità produttiva sono quindi legate più strettamente di quanto possano apparire da una semplice scheda tecnica dei materiali.
Maggiore integrazione
I substrati compatti possono combinare isolamento elettrico e diffusione del calore senza richiedere strati isolanti e termici separati in ogni progetto.
Migliore controllo termico
Un'efficace diffusione laterale del calore può ridurre i punti caldi concentrati e supportare una distribuzione della temperatura più stabile nell'area attiva.
Pacchetti più precisi
Lo spessore controllato, la planarità, la metallizzazione e la finitura superficiale aiutano le parti in ceramica avanzate ad adattarsi agli assemblaggi elettronici più impegnativi.
Flessibilità dell'applicazione
La stessa famiglia di materiali può supportare substrati, strutture di riscaldamento, isolanti, supporti e altri componenti quando il grado e il percorso di lavorazione sono abbinati correttamente.
Domande frequenti
Qual è il vantaggio principale del nitruro di alluminio come ceramica elettronica?
Il suo vantaggio principale è la combinazione di conduttività termica relativamente elevata con isolamento elettrico. Ciò lo rende utile laddove un gruppo elettronico deve trasferire il calore in modo efficiente senza collegare elettricamente il circuito attivo alla struttura metallica di supporto.
Il nitruro di alluminio è adatto per applicazioni ad alta temperatura?
Può essere adatto ad ambienti con temperature esigenti, ma l'intervallo di temperature utilizzabili dipende dal tipo di ceramica, dall'atmosfera, dalle condizioni della superficie, dai cicli termici e dal design dei componenti. Le prestazioni alle alte temperature dovrebbero pertanto essere specificate rispetto all'ambiente operativo effettivo piuttosto che a un singolo valore di temperatura universale.
Come si confronta con l'allumina?
Entrambi possono fornire isolamento elettrico e buona stabilità chimica. La differenza principale è che i gradi adatti di nitruro di alluminio generalmente offrono una conduttività termica sostanzialmente migliore. L'allumina può rimanere appropriata quando i requisiti termici sono moderati o quando le sue caratteristiche meccaniche e di lavorazione consolidate si adattano meglio all'applicazione.
La ceramica può essere metallizzata?
SÌ. A seconda dei collegamenti elettrici previsti e del metodo di giunzione possono essere utilizzati diversi sistemi di metallizzazione. Il sistema metallico selezionato, la finitura superficiale, il grado ceramico, il comportamento di dilatazione termica e il processo di incollaggio devono essere considerati insieme.
Un valore di conducibilità termica più alto significa sempre un componente migliore?
No. La conduttività termica è solo uno dei fattori. Spessore, planarità, resistenza all'interfaccia, resistenza meccanica, prestazioni dielettriche, dilatazione termica, metallizzazione, geometria e consistenza della produzione possono determinare se il componente finito funziona bene.
Quali informazioni devono essere fornite quando si richiede un pezzo tecnico in ceramica?
Le informazioni utili includono l'applicazione, la temperatura operativa, la tensione, il carico termico, le dimensioni, lo spessore, la finitura superficiale, la planarità, i requisiti di fori o caratteristiche, il metodo di giunzione, le esigenze di metallizzazione, le condizioni ambientali e il ciclo termico previsto. Un disegno tecnico può rendere queste informazioni più facili da valutare.
È possibile utilizzare la stessa qualità per ogni applicazione ceramica?
Non necessariamente. Un grado ottimizzato per la gestione termica può avere caratteristiche diverse da quello selezionato per un riscaldatore, un supporto isolante o un componente strutturale di precisione. Il grado appropriato dipende dall'equilibrio dei requisiti termici, elettrici, meccanici, dimensionali e ambientali.
Perché lo spessore e la planarità della ceramica sono così importanti?
Lo spessore influisce direttamente sul percorso conduttivo, mentre la planarità influenza la qualità del contatto e lo stress meccanico durante l'assemblaggio. Un substrato ceramico con buone proprietà termiche di massa può ancora funzionare male quando uno spessore eccessivo o una scarsa planarità creano una significativa penalizzazione dell'interfaccia.
Dove si inserisce il materiale in una strategia ingegneristica affidabile?
Ceramica al nitruro di alluminioè meglio inteso come materiale di ingegneria funzionale che collega gestione termica, isolamento elettrico, controllo dimensionale e affidabilità meccanica. Il suo valore diventa più chiaro quando la ceramica viene considerata come parte dell’architettura termica ed elettrica completa piuttosto che come una piastra o un substrato isolato.
Per l'elettronica ad alta potenza, le domande chiave sono quanto velocemente il calore può lasciare la regione attiva, quanto efficacemente la ceramica diffonde quel calore, come viene mantenuto l'isolamento elettrico e come si comporta il materiale durante l'assemblaggio e il funzionamento ripetuto. Per le apparecchiature a semiconduttore e le strutture dei riscaldatori, l'uniformità della temperatura, la stabilità dimensionale, la giunzione e la compatibilità ambientale possono diventare altrettanto importanti.
Il processo di selezione più affidabile inizia con le condizioni operative e termina con una specifica del materiale misurabile. La conduttività termica, il coefficiente di espansione, il comportamento dielettrico, la resistenza, la densità, la finitura superficiale, le dimensioni, la metallizzazione e l'esposizione ambientale dovrebbero essere esaminati insieme. Dovrebbe essere presa in considerazione anche la coerenza della produzione perché un design sofisticato dipende dalle prestazioni ripetibili dei materiali.
Quando questi fattori vengono definiti chiaramente, i ceramici avanzati al nitruro possono fornire un percorso pratico per assemblaggi compatti, gestiti termicamente ed elettricamente isolati per applicazioni elettroniche e industriali impegnative.
Hai bisogno di una discussione sui materiali ceramici per la tua applicazione?
Condividi la temperatura operativa, il carico termico, la tensione, le dimensioni, lo spessore, i requisiti della superficie, il metodo di giunzione e altre condizioni critiche. Una specifica applicativa chiara semplifica la discussione sulla qualità del materiale, sul percorso di lavorazione e sulla configurazione dei componenti.
contattaciI requisiti tecnici vengono valutati al meglio dalle specifiche complete dei componenti e dall'ambiente operativo previsto.
