Cosa dovresti considerare quando scegli le piastre riscaldanti in ceramica per le apparecchiature industriali?

1. Inizia con i requisiti di riscaldamento effettivi

Prima di scegliere un elemento riscaldante, definire il compito termico che dovrà svolgere. Un componente progettato per riscaldare un piccolo strumento metallico può affrontare requisiti molto diversi da quelli utilizzati per riscaldare l'acqua, mantenere la temperatura di un laboratorio o riscaldare un'ampia superficie. L'applicazione prevista determina l'area di riscaldamento necessaria, la potenza assorbita, l'intervallo di temperatura, il tempo di risposta e la disposizione meccanica.

È utile distinguere tra la temperatura dell'elemento riscaldante e la temperatura richiesta sulla superficie di lavoro. Questi valori possono differire sostanzialmente perché il calore deve passare attraverso le interfacce di contatto, gli alloggiamenti, i liquidi, gli spazi d'aria o altri materiali prima di raggiungere il target.

Definire il profilo operativo

Descrivere come verrà utilizzata l'apparecchiatura durante un normale ciclo operativo. Il funzionamento continuo, i cicli di riscaldamento brevi e ripetuti, l'attivazione intermittente e i frequenti avviamenti a freddo pongono esigenze diverse all'elemento e alla sua struttura circostante. Anche la temperatura ambiente prevista e il raffreddamento disponibile influiscono sulle condizioni operative finali.

• Temperatura target:Identificare la temperatura richiesta sul pezzo, sul fluido o sulla superficie di contatto invece di fare affidamento solo sul valore massimo nominale del riscaldatore.
• Requisito di riscaldamento:Stabilire la velocità con cui il sistema deve raggiungere il suo range operativo da un avvio a freddo.
• Ciclo di lavoro:Registrare la durata e la frequenza dei periodi di riscaldamento, comprese le pause tra i cicli.
• Carico termico:Considera la massa dell'oggetto riscaldato, le perdite di calore e qualsiasi materiale in entrata che deve essere riscaldato.
• Limitazioni fisiche:Definire lo spazio di installazione disponibile, il peso consentito, l'alimentazione elettrica e la disposizione di montaggio.

Questi requisiti forniscono una base pratica per il confronto dei progetti. Senza di essi, una temperatura massima elevata o un wattaggio elevato non bastano da soli a stabilire se un componente riscaldante è adatto all'applicazione.

Come funzionano i componenti riscaldanti in ceramica

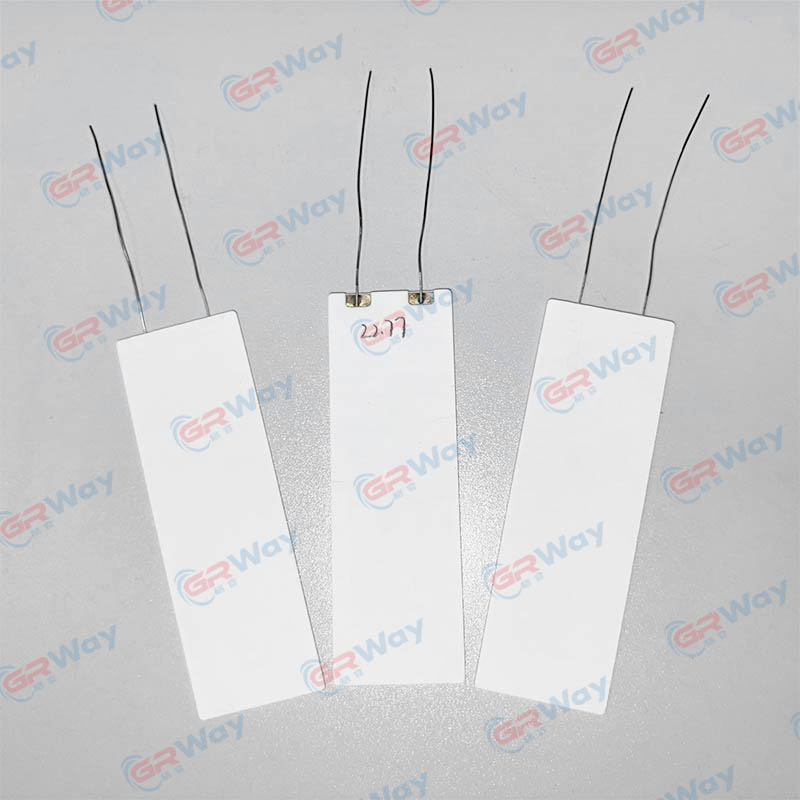

Un tipico gruppo riscaldante ceramico combina un elemento elettricamente resistivo con un corpo o substrato ceramico. Quando la corrente elettrica passa attraverso il materiale resistivo, l'energia elettrica viene convertita in calore. Il calore risultante viaggia attraverso il componente e nella struttura circostante o nel bersaglio previsto.

La costruzione effettiva varia in base alla progettazione. Alcuni prodotti utilizzano un modello di resistenza stampato integrato con un substrato ceramico, mentre altre architetture di riscaldatori in ceramica utilizzano materiali di resistenza o disposizioni di elementi diversi. La combinazione di materiali, il processo di produzione e le condizioni operative previste devono essere confermate per il modello specifico.

L'elemento resistivo genera calore

L'elemento resistivo è centrale per la funzione di riscaldamento. La resistenza elettrica, la geometria e la disposizione delle connessioni influenzano il modo in cui il calore viene generato e distribuito. Le differenze locali nel modello di resistenza possono creare variazioni di temperatura sulla superficie attiva, quindi la disposizione degli elementi è importante tanto quanto la potenza nominale complessiva.

La struttura in ceramica sostiene l'elemento

Il substrato ceramico mantiene la struttura resistiva nella configurazione prevista e contribuisce al comportamento termico ed elettrico del componente. I progetti basati sull'allumina, ad esempio, possono combinare utili proprietà termiche con l'isolamento elettrico. Tuttavia, la composizione e la struttura della ceramica variano da un prodotto all'altro e le proprietà di un grado non dovrebbero essere assegnate automaticamente a un altro.

Il calore deve viaggiare verso il bersaglio

Anche quando l'elemento produce calore sufficiente, uno scarso contatto termico può rallentare la risposta del sistema o creare temperature irregolari. Il percorso dall'elemento riscaldante al bersaglio comprende il corpo ceramico, l'interfaccia di montaggio, qualsiasi strato intermedio e l'oggetto riscaldato stesso.

Per questo motivo,Piastre riscaldanti in ceramicadovrebbe essere considerato come parte di un gruppo termico completo. Il contatto superficiale, la pressione di serraggio ove applicabile, l'isolamento circostante e la dissipazione del calore dalle parti adiacenti influenzano tutti le prestazioni effettive del sistema.

3. Valutare i materiali e le loro proprietà termiche

La selezione del materiale influenza la conduttività termica, l'isolamento elettrico, la resistenza meccanica, l'espansione termica e la resistenza all'ambiente operativo previsto. La scelta corretta dipende dall'equilibrio delle proprietà richieste dall'applicazione piuttosto che da una singola specifica del titolo.

Ceramica di allumina

L'allumina, o ossido di alluminio, viene utilizzata in molti componenti riscaldanti in ceramica. L'esatto contenuto di allumina e la formulazione variano in base al grado. Alcuni modelli di microriscaldatori disponibili specificano un corpo in ceramica di allumina al 95%, illustrando il motivo per cui la composizione del materiale dovrebbe essere verificata rispetto alle specifiche del prodotto pertinente piuttosto che presupposta per ogni riscaldatore.

Per un componente a base di allumina, considerazioni importanti includono conduttività termica, condizioni meccaniche, dilatazione termica, consistenza dimensionale e isolamento elettrico nelle condizioni previste. Queste caratteristiche influenzano sia il comportamento al riscaldamento che l'integrazione nell'assieme finito.

Materiale resistente e costruzione del substrato

L'elemento resistivo e il substrato ceramico svolgono funzioni diverse. Una pagina di prodotto può identificare una pasta conduttiva a base di tungsteno o molibdeno-manganese in un particolare processo di produzione, ma tali informazioni non stabiliscono che ogni riscaldatore ceramico utilizzi lo stesso conduttore o metodo di costruzione.

Quando si valuta un progetto, confermare il materiale di resistenza, la composizione del substrato, il metodo di connessione e la disposizione di produzione con i dati del modello specifico. Questi dettagli possono influenzare i limiti operativi e la compatibilità dell'elemento con il circuito previsto e l'alloggiamento meccanico.

I dati sui materiali dovrebbero sempre essere interpretati come un insieme di proprietà correlate. Una ceramica con un'utile conduttività termica può comunque richiedere un accurato supporto meccanico, mentre un eccellente isolamento elettrico non elimina la necessità di un'adeguata protezione del circuito e di test a livello di assieme.

4. Abbina dimensioni e geometria all'attrezzatura

La forma di un componente riscaldante determina come si inserisce all'interno del prodotto e come la sua area attiva entra in contatto con l'obiettivo previsto. Le geometrie piastra, anello, disco, quadrato e rettangolare possono essere disponibili in particolari famiglie di prodotti, ma le dimensioni e le forme disponibili devono essere verificate per il modello in esame.

Area attiva e distribuzione del calore

Una piastra più grande può diffondere il calore su una regione più ampia, ma una superficie più ampia non garantisce automaticamente una temperatura uniforme. La posizione dell'elemento resistivo, la disposizione di montaggio e le perdite di calore locali possono creare zone calde e fredde anche quando le dimensioni esterne sembrano adeguate.

Identificare quale area deve essere riscaldata e dove si concentrerà il carico termico. Se il target ha una forma irregolare o entra in contatto solo in pochi punti, valutare il profilo di temperatura risultante anziché trattare l'intera piastra come una superficie ugualmente attiva.

Spessore, distanze e punti di montaggio

Lo spessore influisce sull'imballaggio del componente, sulla massa termica e sul percorso di trasferimento del calore. Una disposizione di montaggio deve adattarsi alle dimensioni del corpo in ceramica e all'espansione dei materiali circostanti durante il funzionamento. Spazi stretti possono creare problemi di assemblaggio, mentre spazi eccessivi possono ridurre il contatto termico dove è richiesta la conduzione diretta.

Dimensioni e tolleranze devono essere documentate prima che l'alloggiamento o l'assemblaggio circostante venga finalizzato. Un disegno dimensionale, se disponibile, è particolarmente utile per verificare i fori di montaggio, le superfici di contatto, le posizioni dei collegamenti e lo spazio disponibile per l'isolamento elettrico.

Confermare la compatibilità meccanica

I materiali ceramici possono essere resistenti in condizioni di carico adeguate, ma possono essere vulnerabili a stress concentrato, impatto o bloccaggio irregolare. Le superfici di supporto devono pertanto corrispondere al metodo di montaggio previsto. Evitare di dare per scontato che un componente possa tollerare la flessione o i carichi di installazione semplicemente perché funziona bene a temperature elevate.

Parametri prestazionali da rivedere

Le specifiche del prodotto diventano utili quando vengono confrontate con i requisiti stabiliti per l'apparecchiatura. Diversi parametri dovrebbero essere esaminati insieme perché ciascuno descrive un aspetto diverso della prestazione.

Temperatura di esercizio e temperatura massima

La temperatura operativa normale e la temperatura operativa massima non sono intercambiabili. Un componente può avere un limite superiore dichiarato che non è destinato a rappresentare la sua condizione di funzionamento continuo in ogni installazione. La dissipazione del calore, la temperatura ambiente, il montaggio, l'assorbimento di potenza e il carico termico possono influenzare la temperatura raggiungibile nella pratica.

Ad esempio, alcune specifiche pubblicate dei microriscaldatori identificano una temperatura operativa regolare di 200°C e una temperatura operativa massima di 500°C. Questi valori descrivono una specifica specifica del prodotto e non devono essere trattati come valori universali per ogni riscaldatore in ceramica.

Tempo di riscaldamento e risposta termica

Il tempo di riscaldamento dipende dalla massa termica del riscaldatore, dalla potenza disponibile, dalle condizioni di contatto, dalle perdite di calore e dalla massa del bersaglio. Una risposta rapida può essere importante nelle apparecchiature che funzionano in cicli brevi, mentre un sistema progettato per mantenere una temperatura costante può porre maggiore enfasi sulla stabilità e sulla distribuzione del calore.

Tensione nominale, potenza e resistenza

I parametri elettrici devono corrispondere all'alimentazione e al circuito di controllo previsti. La tensione e la potenza nominali devono essere riviste insieme alla resistenza dell'elemento, al cablaggio, ai connettori e ai dispositivi di protezione. Un componente non dovrebbe essere selezionato solo perché la sua potenza nominale appare sufficientemente elevata senza controllare il resto del progetto elettrico.

Isolamento e uniformità della temperatura

L'isolamento elettrico deve rimanere adeguato alla temperatura e alle condizioni ambientali previste. Allo stesso tempo, la distribuzione della temperatura superficiale deve essere adatta all'applicazione. Un riscaldatore che raggiunge la temperatura media richiesta potrebbe comunque non essere adatto se punti caldi localizzati danneggiano un pezzo o se aree più fredde impediscono al processo di raggiungere il suo obiettivo.

6. Applicazioni in diversi settori

I riscaldatori a base ceramica sono utilizzati in una varietà di apparecchiature, dai piccoli elettrodomestici ai sistemi industriali e di laboratorio. La configurazione corretta dipende dal compito termico, dalle condizioni ambientali, dalla disposizione dei contatti e dai requisiti elettrici di ciascuna applicazione.

Piccoli elettrodomestici per la casa e la cura della persona

Gli apparecchi per acconciature, i dispositivi compatti per il riscaldamento dell'acqua, i ferri da stiro e prodotti simili necessitano di componenti riscaldanti che si adattino a spazi ristretti. Il tempo di riscaldamento, la temperatura superficiale, l'isolamento e il contatto con le parti circostanti sono considerazioni di progettazione importanti. L'apparecchio finito necessita inoltre di una regolazione della temperatura e di misure di protezione adeguate per l'uso previsto.

Strumenti industriali e apparecchiature di lavorazione

I riscaldatori industriali possono servire strumenti di saldatura, apparecchiature di sigillatura, gruppi di riscaldamento specializzati o altri processi che richiedono un apporto termico localizzato. Il ciclo operativo richiesto e la temperatura target variano a seconda dell'applicazione. Gli ingegneri dovrebbero quindi valutare il componente nella geometria effettiva dell'utensile piuttosto che fare affidamento solo su una descrizione generale della sua destinazione d'uso.

Attrezzature da laboratorio e analitiche

I gruppi riscaldanti compatti possono essere utili negli strumenti in cui lo spazio è limitato e le condizioni termiche ripetibili sono importanti. Le applicazioni di laboratorio possono richiedere attenzione alla stabilità della temperatura, all'uniformità locale, alla compatibilità chimica e alle interazioni tra il riscaldatore e sensori adiacenti o componenti di precisione.

Attrezzature mediche e altre attrezzature specializzate

Alcuni dispositivi a temperatura controllata utilizzano componenti di riscaldamento compatti per riscaldare fluidi, superfici o gruppi interni. Tali applicazioni richiedono un'attenta valutazione della progettazione completa del dispositivo, comprese le variazioni di temperatura consentite, l'isolamento elettrico, la compatibilità dei materiali e i requisiti normativi applicabili. Una specifica generica del riscaldatore da sola non stabilisce l’idoneità per un’applicazione regolamentata.

• Elettrodomestici:Focus su struttura compatta, riscaldamento ripetibile e integrazione con i controlli di protezione dell'apparecchio.
• Strumenti industriali:Focus su ciclo di lavoro, temperatura target, resistenza all'ambiente operativo e stabilità di montaggio.
• Strumenti di laboratorio:Concentrati sulla misurazione della temperatura, sulla ripetibilità e sull'interazione con i componenti sensibili vicini.
• Attrezzatura specializzata:Concentrarsi sulla convalida specifica dell'applicazione, sui requisiti tracciabili e sugli obblighi di sicurezza pertinenti.

Laddove un sistema di riscaldamento necessita di calore localizzato in un formato compatto,Piastre riscaldanti in ceramicapotrebbe valere la pena valutarlo insieme ad altre tecnologie di riscaldamento. La decisione finale dovrebbe dipendere dalle specifiche verificate e dalle prestazioni dell'assieme previsto, non solo da un elenco di applicazioni.

7. Una lista di controllo pratica per la selezione

Un processo di selezione strutturato aiuta gli ingegneri a evitare discrepanze tra l'elemento riscaldante e l'apparecchiatura. La seguente sequenza può essere utilizzata durante le prime revisioni della progettazione e quando si confrontano i componenti candidati.

1. Documentare il target termico.Definire la temperatura richiesta sulla superficie di lavoro, la variazione consentita e il tempo disponibile per il riscaldamento.
2. Stimare il carico termico.Tenere conto della massa del bersaglio, delle perdite di calore nell'ambiente circostante, delle condizioni di contatto e dei cambiamenti nel materiale da riscaldare.
3. Conferma la busta fisica.Registrare la lunghezza, la larghezza, lo spessore, i punti di montaggio, le posizioni dei connettori e i requisiti di spazio disponibili.
4. Abbina il progetto elettrico.Verificare la tensione di alimentazione, l'alimentazione, la resistenza, la disposizione dei collegamenti, la commutazione e la necessaria protezione del circuito.
5. Esaminare i dati del materiale.Controllare il grado ceramico, le proprietà termiche, i requisiti di isolamento e la compatibilità con l'ambiente operativo.
6. Definire il ciclo di lavoro.Specificare la durata del riscaldamento, la frequenza, i periodi di raffreddamento e i cambiamenti previsti nelle condizioni ambientali.
7. Pianificare la misurazione della temperatura.Identificare dove misurare la temperatura e come la lettura del sensore è correlata alla temperatura del target.
8. Convalidare l'assemblaggio completo.Testare il componente di riscaldamento con l'alloggiamento, il metodo di montaggio, il materiale target e la strategia di controllo previsti.

Per il confronto dei prodotti, utilizzare un insieme comune di condizioni operative. Due riscaldatori non dovrebbero essere considerati equivalenti semplicemente perché condividono dimensioni simili o temperature massime pubblicizzate. La configurazione elettrica, la risposta termica e i requisiti di installazione possono differire.

Installazione e controllo della temperatura

Una corretta installazione è una parte essenziale della prestazione del riscaldamento. Anche un componente adatto può produrre risultati incoerenti se la sua superficie di montaggio, i collegamenti elettrici, la posizione del sensore o il percorso di trasferimento del calore differiscono dal progetto previsto.

Fornire un supporto meccanico adeguato

La disposizione di montaggio dovrebbe supportare il corpo ceramico senza creare carichi concentrati non intenzionali. Controllare la planarità delle superfici di contatto, la posizione dei dispositivi di fissaggio e il rapporto dimensionale tra il riscaldatore e l'alloggiamento circostante. Se il progetto dipende dal contatto termico diretto, verificare che l'interfaccia sia coerente con le indicazioni di installazione del produttore.

Considera la dilatazione termica

Il riscaldamento e il raffreddamento provocano cambiamenti dimensionali nel componente ceramico e nei materiali adiacenti. Le differenze nell'espansione termica possono influire sull'adattamento o creare stress sull'interfaccia. La disposizione meccanica dovrebbe tenere conto di questi cambiamenti nell'intero intervallo operativo previsto, compresi il riscaldamento e il raffreddamento ripetuti.

Progettare la strategia di controllo attorno al target

Un controller della temperatura, un sensore, un dispositivo di commutazione e un circuito di protezione devono essere selezionati in base al livello di regolamentazione richiesto e ai rischi associati all'apparecchiatura. Il posizionamento del sensore è particolarmente importante: un sensore vicino all'elemento riscaldante può rispondere in modo diverso da uno che misura il pezzo reale o il fluido riscaldato.

Non dare per scontato che un componente ceramico mantenga automaticamente una temperatura sicura o costante. A meno che la documentazione di progettazione specifica non stabilisca diversamente, considerare il controllo della temperatura e la protezione da sovratemperatura come requisiti tecnici a livello di sistema.

Verificare la protezione elettrica e ambientale

I collegamenti elettrici, le distanze di isolamento, la classificazione dei cavi, gli involucri e i dispositivi di protezione devono essere adatti alla tensione, alla temperatura e all'ambiente previsti. L'umidità, la contaminazione conduttiva, le vibrazioni e l'esposizione ai materiali di processo possono introdurre requisiti aggiuntivi. L'assemblaggio finito deve essere valutato nelle condizioni a cui è destinato.

Durante l'integrazione del sistema,Piastre riscaldanti in ceramicadeve essere valutato con la posizione effettiva del sensore, la disposizione di montaggio e il carico termico. Ciò offre una visione più significativa delle prestazioni rispetto al test del componente isolato.

9. Errori comuni di progettazione e integrazione

Molti problemi di riscaldamento derivano da una mancata corrispondenza tra le specifiche del prodotto e le condizioni operative di installazione. La revisione tempestiva degli errori di progettazione frequenti può aiutare a prevenire problemi di prestazioni durante l'assemblaggio e il test.

Selezione solo in base alla temperatura massima

Una classificazione della temperatura massima non descrive il comportamento di riscaldamento, la stabilità della temperatura o la quantità di calore che raggiunge l'obiettivo. Esaminare l'intervallo operativo e le condizioni di test insieme ai requisiti di potenza, geometria e trasferimento di calore.

Ignorare la resistenza di contatto

Piccoli spazi o contatti irregolari possono limitare il trasferimento di calore e portare a differenze di temperatura localizzate. Esaminare l'interfaccia di montaggio e la superficie target, in particolare laddove l'assemblaggio si basa sulla conduzione anziché sulla convezione o sull'irraggiamento.

Utilizzo di una posizione del sensore di controllo inadatta

Un sensore può indicare una temperatura accettabile mentre la superficie di lavoro rimane troppo fredda o una regione locale diventa troppo calda. Determinare quale temperatura è critica per il processo, quindi posizionare e convalidare il sensore di conseguenza.

Trascurare l'effetto delle condizioni ambientali

Le variazioni del flusso d'aria, della temperatura dell'involucro, del raffreddamento o del carico termico possono alterare il punto di funzionamento. Le prestazioni osservate in un sistema di prova aperto potrebbero non rappresentare le prestazioni all'interno di una macchina finita.

Supponendo che tutti i gradi ceramici si comportino allo stesso modo

La composizione dei materiali, il design degli elementi, il processo di produzione, le dimensioni e la disposizione delle connessioni variano in base al modello. Utilizzare le specifiche applicabili anziché trasferire dati da un prodotto superficialmente simile.

• Confermare la distinzione tra temperatura target e temperatura del riscaldatore.
• Controllare i limiti operativi nel ciclo di lavoro previsto.
• Rivedere sia i requisiti elettrici che le tolleranze meccaniche.
• Convalidare la distribuzione della temperatura dopo l'assemblaggio finale.
• Documentare le condizioni anomale e la risposta protettiva richiesta.

10. Test, manutenzione e durata utile

I test dovrebbero determinare se il sistema di riscaldamento soddisfa i suoi requisiti nella configurazione in cui verrà effettivamente utilizzato. La valutazione può includere il tempo di riscaldamento, la temperatura stazionaria, la distribuzione della temperatura, il comportamento elettrico, le prestazioni di isolamento e i cicli operativi ripetuti.

Misurare le prestazioni in condizioni realistiche

Utilizzare la fornitura, il materiale target, la disposizione di montaggio, la custodia e le impostazioni di controllo previsti. Registrare le condizioni iniziali e misurare la temperatura nei punti importanti per il processo. Laddove l’uniformità della temperatura è importante, un singolo punto di misurazione potrebbe non essere sufficiente per identificare punti caldi locali o aree fredde.

Valutare cicli operativi ripetuti

Il riscaldamento e il raffreddamento ripetuti possono rivelare cambiamenti che potrebbero non apparire durante una breve dimostrazione. A seconda dell'applicazione, la valutazione può includere avvii ripetuti, funzionamento stabile, arresto e raffreddamento. Qualsiasi test di ciclo dovrebbe riflettere i requisiti dichiarati e le condizioni operative consentite del prodotto specifico.

Ispezionare il gruppo circostante

La manutenzione dovrebbe tenere conto del riscaldatore, dei suoi collegamenti, della struttura di montaggio, del sensore e dell'apparecchiatura di controllo. Le procedure di ispezione dipendono dal dispositivo e dal suo ambiente operativo, ma possono includere il controllo di danni visibili, collegamenti allentati, contaminazione, cambiamenti nel contatto termico e prove di surriscaldamento anomalo.

Gli intervalli di manutenzione dovrebbero seguire la valutazione dei rischi dell'apparecchiatura e la relativa guida al prodotto. Se la risposta della temperatura cambia, indagare sull’intero sistema termico piuttosto che dare per scontato che il solo componente di riscaldamento sia responsabile.

In ultima analisi, le prestazioni dovrebbero essere giudicate in base a dati operativi verificati. Un progetto che si riscalda rapidamente in un laboratorio può comportarsi diversamente dopo l'installazione, mentre un sistema che raggiunge la temperatura target può ancora richiedere miglioramenti in termini di uniformità, risposta di controllo o affidabilità meccanica.

11. Domande frequenti

Considerazioni ingegneristiche finali

Una scelta affidabile del riscaldatore richiede che i requisiti elettrici, termici e meccanici siano considerati insieme. La composizione del materiale stabilisce parte del comportamento del componente, mentre la progettazione dell'elemento, le dimensioni, le condizioni di montaggio e il controllo della temperatura determinano le sue prestazioni dopo l'installazione.

Per le apparecchiature industriali, la specifica più utile è quella che collega chiaramente le caratteristiche del prodotto con le condizioni operative previste. Confermare i limiti nominali, rivedere i requisiti di installazione e valutare il sistema finito attraverso test ripetibili prima di finalizzare il progetto.

In termini pratici, le piastre riscaldanti in ceramica dovrebbero essere valutate come parte di un sistema di riscaldamento completo. La loro idoneità dipende dalle prestazioni misurate, dalle proprietà documentate dei materiali e dalla compatibilità con l'apparecchiatura in cui verranno installati.
