In che modo un elemento riscaldante per saldatura migliora la stabilità della temperatura?

Sommario

Contorno in breve

• Definire cosaElemento riscaldante per saldaturaè e cosa controlla (non solo “calore”, ma recupero e trasferimento).
• Traduci i reclami reali in officina in problemi misurabili del riscaldatore.
• Spiega i killer della stabilità: posizionamento del sensore, accoppiamento termico, densità di potenza, ossidazione e ritardo di controllo.
• Confronta le tecnologie dei riscaldatori e abbinale alle applicazioni.
• Fornire una pratica lista di controllo per la selezione e un manuale di manutenzione.
• Offrire passaggi per la risoluzione dei problemi che riducano gli scarti e le rilavorazioni.

Cos'è un elemento riscaldante per saldatura in termini pratici?

A Elemento riscaldante per saldaturaè il componente che converte l'energia elettrica in energia termica controllata nel punto in cui la saldatura deve sciogliere e bagnare le superfici metalliche. Questa definizione sembra ovvia, finché non si nota che molti problemi di saldatura si verificano anche quando una stazione “legge” la temperatura corretta.

In pratica, il compito di un riscaldatore non è solo quello di raggiungere un setpoint; deve ancherecuperareistantaneamente quando il calore viene allontanato da una superficie di rame, dall'involucro di un connettore o da un conduttore spesso. Se il riscaldatore non riesce a tenere il passo, si notano sintomi come giunti freddi, tempo di permanenza prolungato, cuscinetti sollevati, flusso bruciato e punte che si ossidano più velocemente di quanto dovrebbero.

Pensatela in questo modo: il vostro controller può comandare “350°C”, ma il giunto si preoccupa della velocità con cui il vostro sistema può fornire energia e mantenere la punta stabile sotto carico. È qui che la progettazione del riscaldatore (materiali, geometria, accoppiamento del sensore e isolamento) crea o distrugge l'esperienza.

Punti critici comuni dei clienti e cosa significano realmente

L’intuizione chiave è che la maggior parte dei reclami non sono “errori dell’operatore”. Si tratta di problemi di trasferimento del calore a livello di sistema, il che significa che il riscaldatore, l'interfaccia della punta e il metodo di controllo devono essere valutati insieme.

Perché la stabilità della temperatura fallisce

La stabilità della temperatura è una promessa fatta dall'intero sistema di saldatura. Un forteElemento riscaldante per saldaturaaiuta, ma la stabilità può comunque fallire quando uno dei seguenti elementi è disattivato:

1. Il posizionamento del sensore è troppo lontano dalla superficie di lavoro.
   Se il sensore di temperatura (spesso una termocoppia o un termistore) non è strettamente accoppiato all’area della punta, la stazione “pensa” che sia stabile mentre la punta in realtà si raffredda sotto carico.
2. Scarso accoppiamento termico tra riscaldatore e punta.
   Piccoli traferri, adattamenti allentati o usura possono trasformare l'interfaccia in un isolante. Il riscaldatore diventa più caldo per compensare, il che accelera l'ossidazione e riduce la durata della punta.
3. La densità di potenza non è adatta al lavoro.
   Il lavoro a passo fine beneficia di un'energia rapida e controllata con un superamento minimo; il rame pesante e gli schermi richiedono una maggiore capacità di recupero. Un riscaldatore di taglia unica spesso delude in carichi di lavoro misti.
4. L'isolamento e la progettazione dei conduttori non sono robusti.
   I ripetuti cicli termici sollecitano i giunti interni e l'isolamento. Se il riscaldatore viene spesso urtato, attorcigliato o esposto ai fumi del flusso, la durabilità è importante.
5. Il comportamento del controllo provoca un superamento/sottoelongazione.
   Anche un buon riscaldatore può comportarsi male con una regolazione del controllo instabile. Flusso di ustioni superato; forze inferiori al limite, tempi di permanenza più lunghi: entrambi aumentano i difetti.

Tipi di riscaldatori e quando ciascuno ha senso

Mentre il marchio varia, la maggior parteElemento riscaldante per saldaturai progetti rientrano in alcune famiglie tecniche. Conoscere i compromessi ti aiuta a evitare di pagare per l’”aggiornamento” sbagliato.

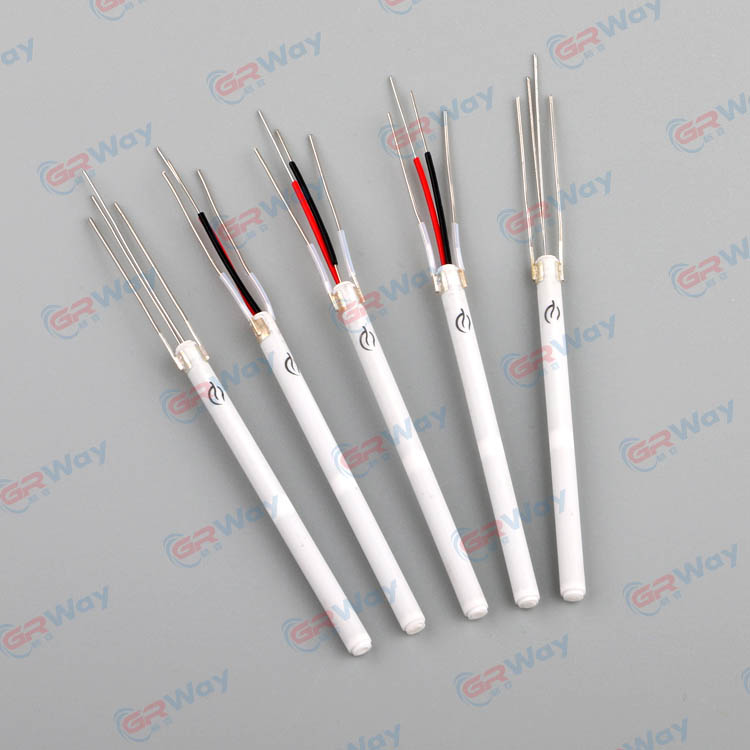

• Riscaldatori ceramici a filo avvolto
  Filo di resistenza in nichelcromo o simile incorporato attorno/all'interno della ceramica. Spesso economici e ampiamente utilizzati, con una discreta durata se ben realizzati.
• Riscaldatori a cartuccia
  Riscaldatori compatti integrati in un fattore di forma tubolare. Possono fornire una solida densità di potenza e possono essere progettati per un forte accoppiamento con la struttura della punta.
• Riscaldatore integrato + gruppi sensore
  Progetti che posizionano il riscaldamento e il rilevamento più vicino alla superficie di lavoro. Questi spesso migliorano i tempi di risposta e riducono il divario “lettura vs realtà”.
• Ceramica autoregolante (comportamento simile al PTC)
  Alcune ceramiche aumentano la resistenza all'aumento della temperatura, offrendo un effetto limitante naturale. Utile per alcune applicazioni, sebbene le prestazioni dipendano fortemente dalla progettazione dell'intero sistema.

Lista di controllo di selezione per risultati affidabili

Utilizzare questa lista di controllo durante la valutazione aElemento riscaldante per saldaturaper un nuovo strumento, un programma di riparazione o una linea di produzione:

• Requisito di recupero:Qual è il carico termico maggiore che devi saldare (piani di massa, schermature, capicorda, connettori)?
• Accoppiamento termico:Quanto strettamente e coerentemente si interfaccia il riscaldatore con la punta o la superficie di lavoro?
• Integrazione del sensore:Il sensore di temperatura è abbastanza vicino da controllare la temperatura reale della punta sotto carico?
• Stabilità sotto il flusso d'aria:Le ventole, l'estrazione dei fumi o le correnti d'aria influiscono sulla temperatura della punta?
• Compatibilità elettrica:Voltaggio, intervallo di resistenza, tipo di connettore e supporto del controller.
• Fattori di durabilità:Durata del ciclo termico, robustezza meccanica, resistenza all'isolamento e pressacavo del piombo.
• Manutenzione:È possibile sostituire il riscaldatore senza rielaborare l'intero gruppo maniglia?
• Adattamento al processo:Il riscaldatore supporta la vostra strategia di lega di saldatura e flusso senza forzare setpoint estremi?

Tabella comparativa

Migliori pratiche di manutenzione e durata della punta

Anche il miglioreElemento riscaldante per saldaturasi sentirà "debole" se il suggerimento viene trascurato o il processo non è coerente. Queste abitudini riducono l'ossidazione, migliorano la bagnatura e proteggono il gruppo riscaldatore:

• Utilizzare il setpoint effettivo più basso.Una temperatura più alta non è “più professionale”. Spesso brucia semplicemente il flusso più velocemente.
• Conservare la punta in scatola.Un sottile strato di saldatura riduce l'ossidazione e migliora il trasferimento di calore al giunto.

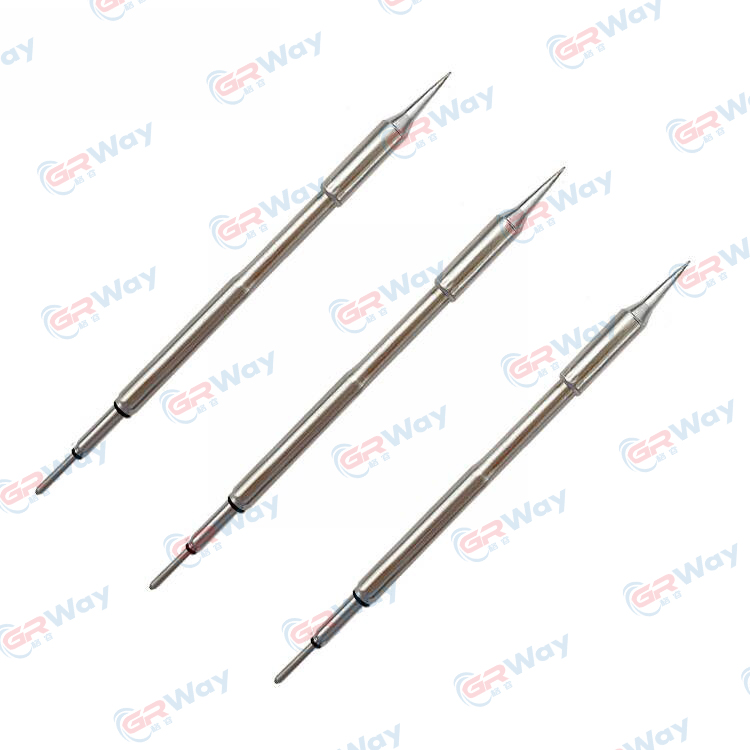

• Abbina la geometria della punta al giunto.Una punta che entra in contatto con una superficie maggiore trasferisce il calore più velocemente, riducendo il tempo di permanenza.
• Limitare la pulizia a secco e quella abrasiva.Una pulizia eccessiva danneggia la placcatura e accelera la rottura della punta.
• Proteggi i cavi e fissacavo.Molti guasti ai riscaldatori iniziano come guasti meccanici, non termici.

Risoluzione dei problemi: sintomi, cause, soluzioni

Quando la qualità della saldatura diminuisce improvvisamente, è necessaria una diagnosi rapida, non congetture. Ecco i percorsi comuni dei "sintomi da risolvere":

• Sintomo:La saldatura si scioglie lentamente su giunti di grandi dimensioni.
  Probabile causa:Recupero inadeguato, scarso contatto della punta o dimensione errata della punta.
  Aggiustare:Utilizza una geometria della punta più grande, verifica che il riscaldatore si adatti perfettamente alla punta e verifica che il controller non limiti la potenza.
• Sintomo:La punta si ossida rapidamente, la saldatura non si bagna.
  Probabile causa:Punto di regolazione eccessivo, tempo di inattività prolungato ad alta temperatura o superficie della punta contaminata.
  Aggiustare:Abbassare la temperatura, utilizzare la modalità standby/sospensione quando possibile, rimontare correttamente la punta e valutare la compatibilità del flusso.
• Sintomo:La stazione mostra una temperatura stabile ma i giunti sembrano incoerenti.
  Probabile causa:Il sensore non legge la temperatura effettiva della punta sotto carico oppure è presente un traferro sull'interfaccia.
  Aggiustare:Ispezionare la sede del riscaldatore, sostituire i manicotti/fermi usurati e prendere in considerazione un gruppo con accoppiamento del sensore più vicino.
• Sintomo:Il riscaldatore si guasta ripetutamente dopo un breve utilizzo.
  Probabile causa:Shock termico, sollecitazione meccanica o rottura dell'isolamento dovuta a contaminazione.
  Aggiustare:Migliorare la gestione del pressacavo, evitare il raffreddamento improvviso (soprattutto con un flusso d'aria aggressivo) e tenere i residui di flusso lontani dalle parti interne del riscaldatore.

Collaborare con un produttore per prestazioni di riscaldamento personalizzate

Se stai acquistando riscaldatori per una linea di prodotti, stai effettuando la manutenzione di una flotta di strumenti o ridimensionando un processo di produzione, i risultati migliori spesso derivano dal trattare il riscaldatore come un componente progettato, non come un pezzo di ricambio generico. Un produttore competente può aiutarti a definire obiettivi come tempo di riscaldamento, comportamento di recupero, tensione operativa, stile del sensore, formato del connettore e durata del ciclo termico.

Per esempio,Xiamen Green Way Electronic Technology Co., Ltd. può essere contattato come partner tecnico quando la tua applicazione richiede un comportamento di riscaldamento coerente, tolleranze di assemblaggio stabili e prestazioni ripetibili tra lotti. L'obiettivo è semplice: garantire il tuoElemento riscaldante per saldaturasi comporta allo stesso modo il primo e il cento giorno, quindi il processo rimane prevedibile.

Quando condividi le tue condizioni di utilizzo reali (ciclo di lavoro, materiali target, flusso d'aria, stile della punta e giunti di carico di picco), diventa molto più semplice evitare progetti sottodimensionati e prevenire configurazioni soggette a superamento che danneggiano silenziosamente le schede.

Domande frequenti

Pensieri conclusivi

Una stallaElemento riscaldante per saldaturaè la differenza tra "cavarsela" ed eseguire un processo di cui ci si può fidare. Quando il riscaldatore è adeguatamente adattato al carico di lavoro e mantenuto con pratiche di punta sensate, si riducono i tempi di permanenza, si riducono i tassi di difetti e si proteggono sia i componenti che gli operatori da inutili stress termici.
